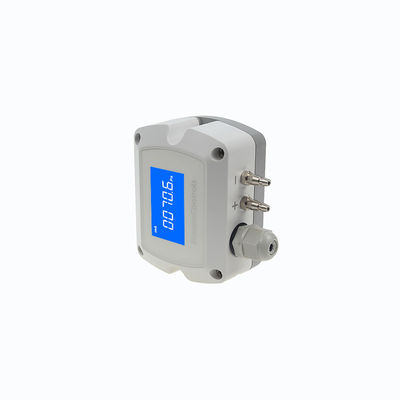

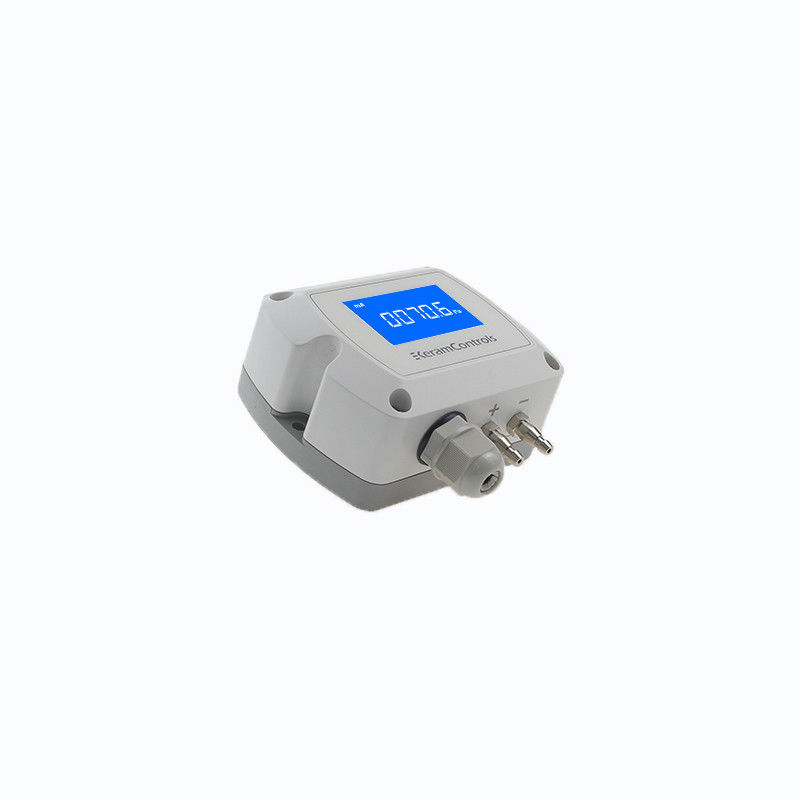

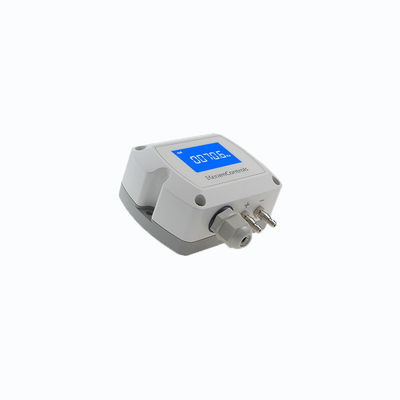

ডিজিটাল ডিফারেনশিয়াল চাপ সেন্সর

বর্ণনা

The working principle of the micro-differential pressure sensor The two pressures of the micro-differential pressure sensor enter the high and low pressure chamber and act on the isolation diaphragms on both sides of the element এগুলি পরিমাপের ডায়াফ্রাগামের উভয় পাশে বিচ্ছিন্নতা ডায়াফ্রাগাম এবং উপাদানটিতে ভরাট তরল দিয়ে প্রেরণ করা হয়।পরিমাপ ডায়াফ্রাম এবং উভয় পক্ষের নিরোধক শীট উপর ইলেক্ট্রোড একটি condenser গঠন.
যখন উভয় পক্ষের চাপ অসামঞ্জস্যপূর্ণ হয়, তখন ডায়াফ্রামের স্থানচ্যুতি পরিমাপ করা হয়, এবং এর স্থানচ্যুতি চাপের পার্থক্যের সমানুপাতিক হয়,তাই উভয় পক্ষের ক্ষমতা সমান নয়এটি কম্পন এবং ডিমোডুলেশনের মাধ্যমে চাপের অনুপাতে একটি সংকেতে রূপান্তরিত হয়।চাপ ট্রান্সমিটার এবং পরম চাপ ট্রান্সমিটার কাজ নীতি মাইক্রো ডিফারেনশিয়াল চাপ সেন্সর যে একইপার্থক্য হল যে নিম্ন চাপের চেম্বারের চাপ বায়ুমণ্ডলীয় চাপ বা ভ্যাকুয়াম চাপ।এ / ডি কনভার্টার ইনপুট চাপ মান বিচার করতে মাইক্রোকন্ট্রোলার দ্বারা ব্যবহৃত একটি এনালগ সংকেত মধ্যে demodulator এর বর্তমান রূপান্তর. মাইক্রোপ্রসেসর ট্রান্সমিটার অপারেশন নিয়ন্ত্রণ করে. এটি ছাড়াও সেন্সর linearizes. সনাক্তকরণ পরিসীমা পুনরায় সেট. ইঞ্জিনিয়ারিং ইউনিট রূপান্তর, ডিম্পিং, খোলার, সেন্সর ট্রিম গণনা,রোগ নির্ণয় এবং ডিজিটাল যোগাযোগ.

বৈশিষ্ট্য

• রেঞ্জ -২৫/+২৫Pa থেকে -১০০০/+১০০০Pa (মডেল অনুযায়ী)
• অটো শূন্য ম্যানুয়াল ক্যালিব্রেশন
• ভোল্টেজ, বর্তমান, ডিজিটাল সিগন্যাল আউটপুট
• স্ট্যান্ডার্ড নির্ভুলতা < ± 1% FS
• আইপি 65 হাউজ সুরক্ষা

প্রয়োগ

• এইচভিএসি সিস্টেম
• ফার্মাসিউটিক্যাল ক্লিন রুম
• ইলেকট্রনিক ক্লিন রুম
• মেডিকেল ক্লিন রুম
• বাণিজ্যিক ভবন
• গণপরিবহন কেন্দ্র

প্রযুক্তিগত তথ্য

মাত্রা ((মিমি)

পরিমাপ পরিসীমা সামঞ্জস্য

আউটপুট সেটিং ((৩ ওয়্যার মডেল)

ম্যানুয়াল শূন্য পয়েন্ট সংশোধন

অর্ডার গাইডই

KDP210-রেঞ্জ-ডিসপ্লে-আউটপুট
