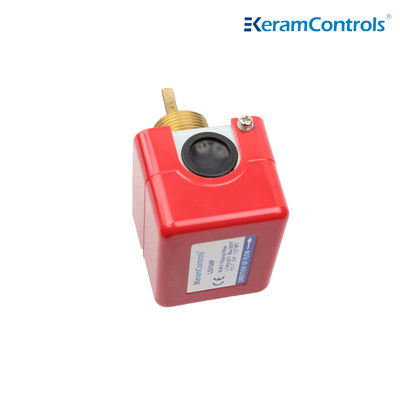

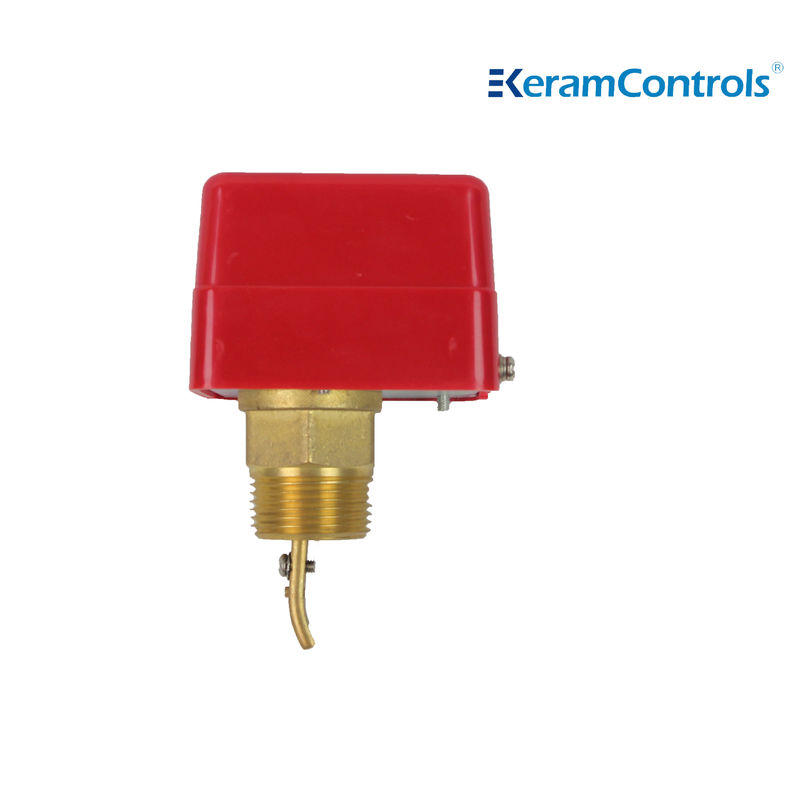

LQY সিরিজের তরল প্রবাহ সুইচ
| অপারেশনের ধরন: | চালু/বন্ধ, একক-মঞ্চ, মাইক্রো সুইচ | প্রবাহ হার সেটিং সমন্বয়: | অভ্যন্তরীণ স্ক্রু |
|---|---|---|---|
| প্যাডেল উপাদান: | স্টেইনলেস স্টীল | সুরক্ষা: | IP54 |
| রঙ: | লাল | তরল অ্যাপ্লিকেশন: | গরম, ঠাণ্ডা, কূপ, পুল এবং সমুদ্রের জল, ব্রাইন বা ইথিলিন গ্লাইকল |
| অনুমোদিত পরিবেষ্টিত তাপমাত্রা: | -20℃~85℃ | ||
| বিশেষভাবে তুলে ধরা |
সিই এয়ার ফ্লো সুইচ ডক্ট ইনস্টলেশন,IP54 বায়ু প্রবাহ সুইচ নল ইনস্টলেশন,এয়ার কন্ডিশনার এয়ারফ্লো টেস্টিং সুইচ |
||
IP54 এয়ার ফ্লো সুইচ চ্যানেল ইনস্টলেশন এয়ার কন্ডিশনার জন্য
বর্ণনা
LQY সিরিজ তরল প্রবাহ সুইচ শিল্প উদ্ভিদের পাইপিং জন্যঃ গরম, এয়ার কন্ডিশনার, রেফ্রিজারেশন সিস্টেম এবং তাপ পাম্প
বৈশিষ্ট্য
- LQY সিরিজ তরল প্রবাহ সুইচ প্রবাহ পরিবর্তন নিরীক্ষণ করতে ব্যবহৃত হয়
- পুনর্নবীকরণ করা এসপিডিটি মাইক্রো সুইচ নির্ভরযোগ্য সুইচ ফাংশন নিশ্চিত করে
- সর্বোচ্চ তাপমাত্রা 120°C
- তরল চাপ ১ এমপিএ পর্যন্ত

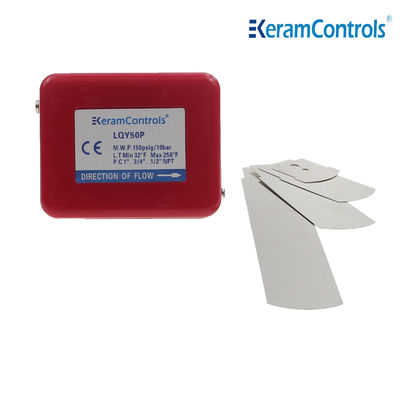

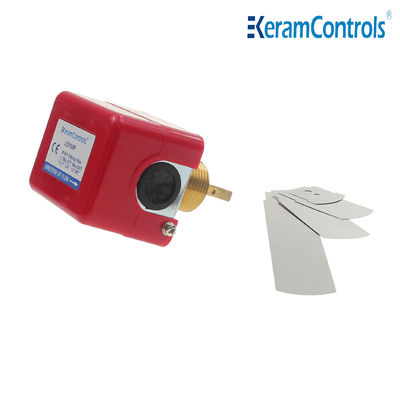

- ২-৭৫ মিমি ব্যাসের পাইপলাইনের জন্য ৩ টি স্টেইনলেস স্টিলের ব্লেড
- 100-150 মিমি পাইপের জন্য 6 টি অতিরিক্ত ব্লেড
- সুরক্ষা প্রকার IP54
- অনুরোধের ভিত্তিতে বিভিন্ন সংযোগ উপলব্ধ
- সর্বাধিক কাজের চাপ 13.5Bar
- বৈদ্যুতিক লোড AC250V 10A
- সিই অনুমোদন
প্রযুক্তিগত তথ্য
| অপারেশনের ধরন | অন/অফ, সিঙ্গল স্টেজ, মাইক্রো সুইচ |
| আউটপুট | SPDT 15 ((8A) 24/250VAC |
| প্রবাহের হার | প্রবাহের হার টেবিল দেখুন |
| প্রবাহের হার সেটিংয়ের সমন্বয় | অভ্যন্তরীণ স্ক্রু |
| সেন্সিং এলিমেন্ট | প্যাডল |
| তরল অ্যাপ্লিকেশন | গরম, ঠান্ডা, ভাল, পুল এবং সমুদ্রের জল,সোলাইন বা ইথিলিন গ্লাইকোল |
| তরলের সংস্পর্শে থাকা অংশের উপাদান | ব্রাস |
| প্যাডল উপাদান | স্টেইনলেস স্টীল |
| তরল তাপমাত্রা | -১০°সি-১২০°সি |
| অনুমোদিত পরিবেষ্টিত তাপমাত্রা | -২০°সি-৮৫°সি |
| অনুমোদিত পরিবেষ্টিত আর্দ্রতা | ১০-৯০% RH, অ-কন্ডেনসিং |
| ক্যাবল এন্ট্রি | এম১৮ ফিটিং |
| আবাসন | অগ্নি প্রতিরোধ ক্ষমতা ABS বা PC |
| সুরক্ষা | আইপি ৫৪ |
| রঙ | সাদা |
| ওজন | 1.০ কেজি |
মাত্রা (মিমি)
কাঠামো
তরল প্রবাহের হার টেবিল
| লাইন পাইপের আকার (ইন) | 1 | ১-১৪ | ১.১৫ | 2 | ২-১৫ | 3 | 4 | 5 | 6 | 8 | |
| মিনি.ফ্লো | প্রবাহ বৃদ্ধি R থেকে Y | 1.0 | 1.3 | 1.7 | 3.1 | 4.1 | 6.2 | 8.4 | 12.9 | 16.8 | 46.6 |
| প্রবাহ হ্রাস R থেকে B বন্ধ | 0.6 | 01 | 1.1 | 2.2 | 2.8 | 4.3 | 6.1 | 9.3 | 12.3 | 38.6 | |
| সর্বাধিক প্রবাহ | প্রবাহ বৃদ্ধি R থেকে Y বন্ধ | 2.0 | 3.0 | 4.4 | 6.6 | 7.8 | 12.0 | 18.4 | 26.8 | 32.7 | 94.2 |
| প্রবাহ হ্রাস R থেকে B বন্ধ | 1.9 | 2.8 | 4.1 | 6.1 | 7.3 | 11.4 | 17.3 | 25.2 | 30.7 | 90.8 | |
ইনস্টলেশন
সিলিন্ডারের উপর তীরের দিকটি পাইপ প্রবাহের সাথে সঙ্গতিপূর্ণ হওয়া উচিত;
জল প্রবাহ সুইচ একটি অনুভূমিক পাইপলাইন ইনস্টল করা উচিত,এটি একটি উল্লম্ব দিক ইনস্টল করা আবশ্যক;
ব্যবহারের সময় ফ্লো স্যুইচটি একেবারেই ফিরে প্রবাহিত হতে দেওয়া হয় না যাতে ব্লেডটি আবার ফাটলে না পড়ে।
যোগাযোগ ফাংশন
প্যাডল ট্রিমিং
বিজ্ঞপ্তি
কারখানার জন্য (*) পাতা দিয়ে ইনস্টল করা হয়;
অতিরিক্ত ব্লেডের জন্য (△) সহ (ইনস্টল করা নেই);
পাতাগুলি ইনস্টল করার জন্য ট্রিম করার পরে, এর প্রাচীরের উপরের অংশে প্রাচীর এবং নীচের 5-10 মিমি ব্যবধানের সাথে কোনও ট্রিকশন থাকতে হবে না।
মডেল স্পেসিফিকেশন
| মডেল | সংযোগ | নোট |
| LQY50P | ১-১১-১/২ এনপিটি | প্লাস্টিকের কেস |
| LQY50P-1 | ১-১১-১/২ এনপিটি | |
| LQY50P-2 | ১/২-১৪ এনপিটি | |
| LQY50P-3 | ৩/৪-১৪এনপিটি |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: ডেলিভারি সময় কত?
একটিঃ আপনার আদেশের স্পেসিফিকেশন এবং পরিমাণ অনুযায়ী, সাধারণত 4
সাধারণ স্ট্যান্ডার্ড প্রোডাক্টের জন্য ১০ দিনের মধ্যে।
প্রশ্নঃ আপনি কি নির্মাতা বা ট্রেডিং কোম্পানি?
উত্তরঃ আমরা বহু বছরের অভিজ্ঞতা সহ প্রস্তুতকারক।
আমাদের নিজস্ব কারখানা. আমাদের কারখানা পরিদর্শন করতে স্বাগতম.
3 প্রশ্নঃ আমরা পণ্যগুলিতে আমাদের লোগো ব্যবহার করতে পারি?
উত্তর: হ্যাঁ, আমরা OEM পরিষেবা প্রদান করতে পারি।
প্রশ্ন: আপনার কি প্রুফ সার্টিফিকেটযুক্ত পণ্য আছে?
উঃ হ্যাঁ, আমরা অভ্যন্তরীণ নিরাপত্তা এবং অগ্নি প্রতিরোধের শংসাপত্র সরবরাহ করতে পারি।
5 প্রশ্নঃ আপনার পণ্যগুলির গ্যারান্টি কী?
উঃ স্বাভাবিকভাবে ১২ মাস।
প্রশ্ন: পরিবহনের উপায় কি?
উঃ এক্সপ্রেস যেমন টিএনটি,ফেডেক্স,ডিএইচএল,ইউপিএস, অথবা লজিস্টিক ইন্ডিকেটরের মাধ্যমে।
