রেফ্রিজারেশন সিস্টেম তাপ পাম্পের জন্য লাল তরল প্রবাহ সুইচ
| অপারেশনের ধরন: | চালু/বন্ধ, একক-মঞ্চ, মাইক্রো সুইচ | প্রবাহ হার সেটিং সমন্বয়: | অভ্যন্তরীণ স্ক্রু |
|---|---|---|---|
| সেন্সিং উপাদান: | প্যাডেল | প্যাডেল উপাদান: | স্টেইনলেস স্টীল |
| অনুমোদিত পরিবেষ্টিত আর্দ্রতা: | 10…90% RH, নন-কন্ডেন্সিং | তরল অ্যাপ্লিকেশন: | গরম, ঠাণ্ডা, কূপ, পুল এবং সমুদ্রের জল, ব্রাইন বা ইথিলিন গ্লাইকল |
| তরল তাপমাত্রা: | -10 ℃ ~ 120 ℃ ℃ | অনুমোদিত পরিবেষ্টিত তাপমাত্রা: | -20℃~85℃ |
| বিশেষভাবে তুলে ধরা |
লাল তরল প্রবাহ সুইচ,স্টেইনলেস স্টীল তরল প্রবাহ সুইচ,হিমায়ন সিস্টেম তাপ পাম্প প্রবাহ সুইচ |
||
বর্ণনা
তরল প্রবাহ সুইচ হল একক-পোল, ডাবল-থ্রো (এসপিডিটি) প্রবাহ সুইচ যা জল, ইথিলিন গ্লাইকোল বা অন্যান্য তরল যা বিপজ্জনক হিসাবে শ্রেণীবদ্ধ করা হয় না তা বহনকারী তরল লাইনে ব্যবহৃত হয়,তারা এক ডিভাইস শক্তি এবং একই উৎস থেকে চালিত অন্য ডিভাইস de-শক্তি যখন তরল প্রবাহ হয় অতিক্রম বা সেট প্রবাহ হার নিচে ড্রপ করার জন্য তারযুক্ত করা যেতে পারে.
বৈশিষ্ট্য
- LQY সিরিজ তরল প্রবাহ সুইচ প্রবাহ পরিবর্তন নিরীক্ষণ করতে ব্যবহৃত হয়
- পুনর্নবীকরণ করা এসপিডিটি মাইক্রো সুইচ নির্ভরযোগ্য সুইচ ফাংশন নিশ্চিত করে
- সর্বোচ্চ তাপমাত্রা 120°C
- তরল চাপ ১ এমপিএ পর্যন্ত

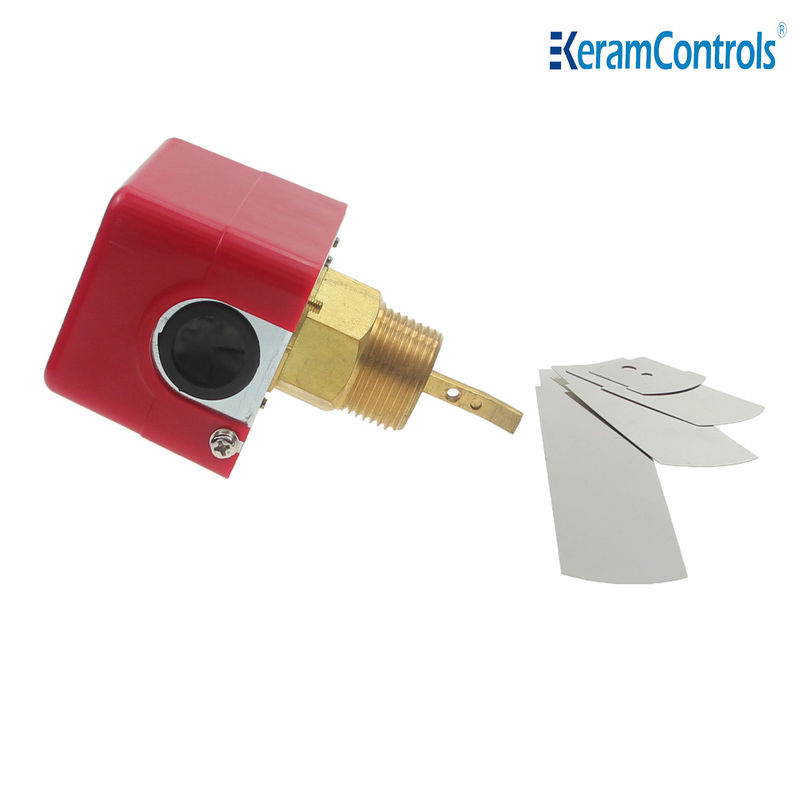

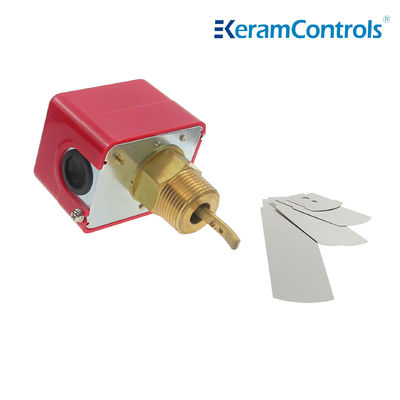

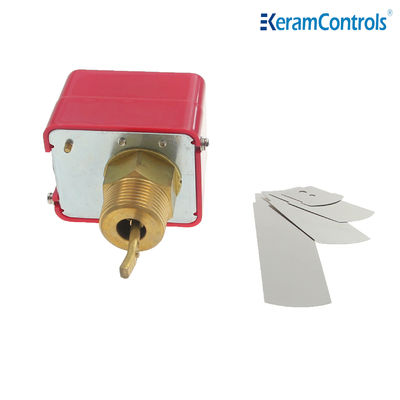

- ২-৭৫ মিমি ব্যাসের পাইপলাইনের জন্য ৩ টি স্টেইনলেস স্টিলের ব্লেড
- 100-150 মিমি পাইপের জন্য 6 টি অতিরিক্ত ব্লেড
- সুরক্ষা প্রকার IP54
- অনুরোধের ভিত্তিতে বিভিন্ন সংযোগ উপলব্ধ
- সর্বাধিক কাজের চাপ 13.5Bar
- বৈদ্যুতিক লোড AC250V 10A
- সিই অনুমোদন
প্রযুক্তিগত তথ্য
| অপারেশনের ধরন | অন/অফ, সিঙ্গল স্টেজ, মাইক্রো সুইচ |
| আউটপুট | SPDT 15 ((8A) 24/250VAC |
| প্রবাহের হার | প্রবাহের হার টেবিল দেখুন |
| প্রবাহের হার সেটিংয়ের সমন্বয় | অভ্যন্তরীণ স্ক্রু |
| সেন্সিং এলিমেন্ট | প্যাডল |
| তরল অ্যাপ্লিকেশন | গরম, ঠান্ডা, ভাল, পুল এবং সমুদ্রের জল,সোলাইন বা ইথিলিন গ্লাইকোল |
| তরলের সংস্পর্শে থাকা অংশের উপাদান | ব্রাস |
| প্যাডল উপাদান | স্টেইনলেস স্টীল |
| তরল তাপমাত্রা | -১০°সি-১২০°সি |
| অনুমোদিত পরিবেষ্টিত তাপমাত্রা | -২০°সি-৮৫°সি |
| অনুমোদিত পরিবেষ্টিত আর্দ্রতা | ১০-৯০% RH, অ-কন্ডেনসিং |
| ক্যাবল এন্ট্রি | এম১৮ ফিটিং |
| আবাসন | অগ্নি প্রতিরোধ ক্ষমতা ABS বা PC |
| সুরক্ষা | আইপি ৫৪ |
| রঙ | সাদা |
| ওজন | 1.০ কেজি |
মাত্রা (মিমি)
কাঠামো
তরল প্রবাহের হার টেবিল
| লাইন পাইপের আকার (ইন) | 1 | ১-১৪ | ১.১৫ | 2 | ২-১৫ | 3 | 4 | 5 | 6 | 8 | |
| মিনি.ফ্লো | প্রবাহ বৃদ্ধি R থেকে Y | 1.0 | 1.3 | 1.7 | 3.1 | 4.1 | 6.2 | 8.4 | 12.9 | 16.8 | 46.6 |
| প্রবাহ হ্রাস R থেকে B বন্ধ | 0.6 | 01 | 1.1 | 2.2 | 2.8 | 4.3 | 6.1 | 9.3 | 12.3 | 38.6 | |
| সর্বাধিক প্রবাহ | প্রবাহ বৃদ্ধি R থেকে Y বন্ধ | 2.0 | 3.0 | 4.4 | 6.6 | 7.8 | 12.0 | 18.4 | 26.8 | 32.7 | 94.2 |
| প্রবাহ হ্রাস R থেকে B বন্ধ | 1.9 | 2.8 | 4.1 | 6.1 | 7.3 | 11.4 | 17.3 | 25.2 | 30.7 | 90.8 | |
ইনস্টলেশন
সিলিন্ডারের উপর তীরের দিকটি পাইপ প্রবাহের সাথে সঙ্গতিপূর্ণ হওয়া উচিত;
জল প্রবাহ সুইচ একটি অনুভূমিক পাইপলাইন ইনস্টল করা উচিত,এটি একটি উল্লম্ব দিক ইনস্টল করা আবশ্যক;
ব্যবহারের সময় ফ্লো স্যুইচটি একেবারেই ফিরে প্রবাহিত হতে দেওয়া হয় না যাতে ব্লেডটি আবার ফাটলে না পড়ে।
যোগাযোগ ফাংশন
প্যাডল ট্রিমিং
বিজ্ঞপ্তি
কারখানার জন্য (*) পাতা দিয়ে ইনস্টল করা হয়;
অতিরিক্ত ব্লেডের জন্য (△) সহ (ইনস্টল করা নেই);
পাতাগুলি ইনস্টল করার জন্য ট্রিম করার পরে, এর প্রাচীরের উপরের অংশে প্রাচীর এবং নীচের 5-10 মিমি ব্যবধানের সাথে কোনও ট্রিকশন থাকতে হবে না।
মডেল স্পেসিফিকেশন
| মডেল | সংযোগ | নোট |
| LQY50P | ১-১১-১/২ এনপিটি | প্লাস্টিকের কেস |
| LQY50P-1 | ১-১১-১/২ এনপিটি | |
| LQY50P-2 | ১/২-১৪ এনপিটি | |
| LQY50P-3 | ৩/৪-১৪এনপিটি |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: ডেলিভারি সময় কত?
একটিঃ আপনার আদেশের স্পেসিফিকেশন এবং পরিমাণ অনুযায়ী, সাধারণত 4
সাধারণ স্ট্যান্ডার্ড প্রোডাক্টের জন্য ১০ দিনের মধ্যে।
প্রশ্নঃ আপনি কি নির্মাতা বা ট্রেডিং কোম্পানি?
উত্তরঃ আমরা বহু বছরের অভিজ্ঞতা সহ প্রস্তুতকারক।
আমাদের নিজস্ব কারখানা. আমাদের কারখানা পরিদর্শন করতে স্বাগতম.
3 প্রশ্নঃ আমরা পণ্যগুলিতে আমাদের লোগো ব্যবহার করতে পারি?
উত্তর: হ্যাঁ, আমরা OEM পরিষেবা প্রদান করতে পারি।
প্রশ্ন: আপনার কি প্রুফ সার্টিফিকেটযুক্ত পণ্য আছে?
উঃ হ্যাঁ, আমরা অভ্যন্তরীণ নিরাপত্তা এবং অগ্নি প্রতিরোধের শংসাপত্র সরবরাহ করতে পারি।
5 প্রশ্নঃ আপনার পণ্যগুলির গ্যারান্টি কী?
উঃ স্বাভাবিকভাবে ১২ মাস।
প্রশ্ন: পরিবহনের উপায় কি?
উঃ এক্সপ্রেস যেমন টিএনটি,ফেডেক্স,ডিএইচএল,ইউপিএস, অথবা লজিস্টিক ইন্ডিকেটরের মাধ্যমে।
