KWFS তরল প্রবাহ সুইচ
| আউটপুট: | SPDT 15(8A) 24/250VAC | প্রবাহ হার সেটিং সমন্বয়: | অভ্যন্তরীণ স্ক্রু |
|---|---|---|---|
| তরল তাপমাত্রা: | -20℃~120℃ | সুরক্ষা: | IP65 |
| বিশেষভাবে তুলে ধরা |
DN25 বৈদ্যুতিক ভালভ,সোলার ওয়াটার হিটিং সিস্টেম বৈদ্যুতিক ভালভ |
||

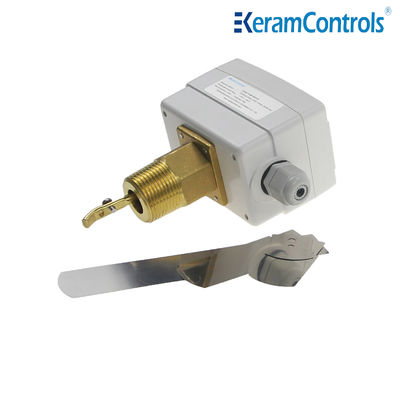

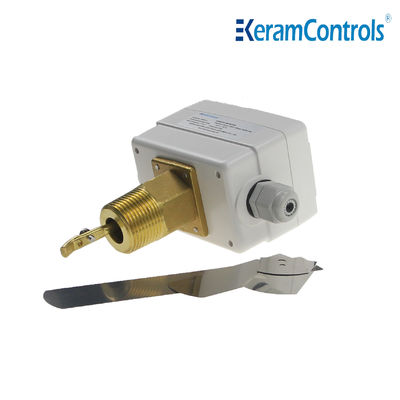

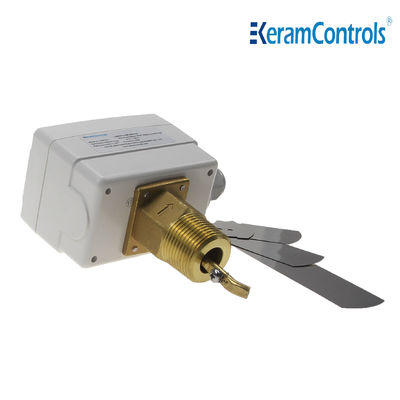

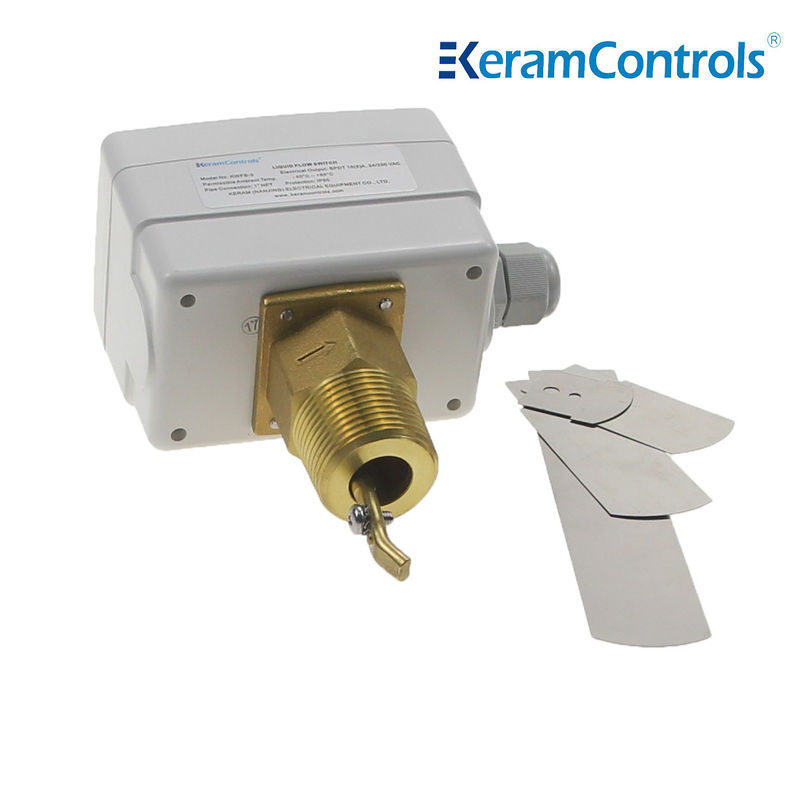

KWFS ম্যাগনেটিক ওয়াটার ফ্লো সুইচ এইচভিএসি
বিবরণ
KWFS সিরিজের ফ্লো সুইচ হল প্যাডেলের ওঠানামার মাধ্যমে মাইক্রো সুইচ খোলা এবং বন্ধ করার মাধ্যমে প্রাপ্ত একটি সুইচ সংকেত, যাতে প্রবাহ নিয়ন্ত্রণ করা যায়, এবং এটি তুলনামূলকভাবে উচ্চ মাত্রার সুরক্ষা গ্রহণ করে যাতে এটি তুলনামূলকভাবে কঠোর পরিবেশে ব্যবহার করা যায়।
প্রয়োগ
হিটিং, কুলিং এবং এয়ার কন্ডিশনিং সরঞ্জামগুলির বয়লার, পাম্প ইত্যাদির তরল প্রবাহ নিয়ন্ত্রণ এবং পর্যবেক্ষণ।
বৈশিষ্ট্য
● জল এবং সাধারণ মিডিয়ার প্রবাহ নিয়ন্ত্রণ
● সংস্কারকৃত SPDT মাইক্রো সুইচ নির্ভরযোগ্য সুইচ ফাংশন নিশ্চিত করে
●15(8A)250VAC সুইচ রেটিং
● IP65, ক্লাস I এনক্লোজার
● সেট পয়েন্ট সামঞ্জস্যযোগ্য
● স্টেইনলেস স্টিল প্যাডেল
●পিতলের উপাদান
● সর্বোচ্চ। তরল তাপমাত্রা 120℃
● সর্বোচ্চ কাজের চাপ 20Ba
স্পেসিফিকেশন
| অপারেশনের ধরণ | অন/অফ, সিঙ্গেল-স্টেজ, মাইক্রো সুইচ |
| আউটপুট | SPDT 15(8A) 24/250VAC |
| প্রবাহের হার | প্রবাহের হারের সারণী দেখুন |
| প্রবাহের হার সেটিং সমন্বয় | অভ্যন্তরীণ স্ক্রু |
| সেন্সিং উপাদান | প্যাডেল |
| তরল অ্যাপ্লিকেশন | গরম, ঠান্ডা, কূপ, পুল এবং সমুদ্রের জল, ব্রাইন বা ইথিলিন গ্লাইকল |
| তরলের সংস্পর্শে থাকা অংশগুলির উপাদান | পিতল |
| প্যাডেল উপাদান | স্টেইনলেস স্টিল |
| তরল তাপমাত্রা | -20℃~120℃ |
| অনুমোদিত পরিবেষ্টিত তাপমাত্রা | -40℃~85℃ |
| অনুমোদিত পরিবেষ্টিত আর্দ্রতা | 10…90% RH, নন-কন্ডেন্সিং |
| কেবল এন্ট্রি | M18 ফিটিং |
| হাউজিং | ফায়ার রেজিস্ট্যান্স এবিএস বা পিসি |
| সুরক্ষা | IP65 |
| রঙ | সাদা |
| ওজন | 1.0 কেজি |
মডেলের প্রকার
| মডেল | সংযোগ |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
তরল প্রবাহের হারের সারণী
| লাইন পাইপের আকার (ইঞ্চি) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| ন্যূনতম প্রবাহ | প্রবাহ বৃদ্ধি ①&②সংযুক্ত |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12.9) |
190.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| প্রবাহ হ্রাস ①&③সংযুক্ত |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| সর্বোচ্চ প্রবাহ | প্রবাহ বৃদ্ধি ①&②সংযুক্ত |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| প্রবাহ হ্রাস ①&③সংযুক্ত |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
দ্রষ্টব্য:
①"Z" প্রত্যয় সহ প্রবাহের হারের জন্য, 6 ইঞ্চি প্যাডেল ইনস্টল করতে হবে।
②উপরের সারণীর প্রবাহের হারের একক হল GPM (m /h)
বৈদ্যুতিক ওয়্যারিং
ইনস্টলেশন
প্রবাহের দিক থেকে তীর চিহ্ন সহ কনুই বা থ্রটলিং থেকে দূরে যেকোনো অবস্থানে ফ্লো সুইচ ইনস্টল করা যেতে পারে। যদি পাইপ উল্লম্ব হয়, প্যাডেলের ওজন ভারসাম্য করার জন্য পরিসীমা পুনরায় ক্যালিব্রেট করুন। যদি ডিভাইসটি নিচের দিকে লাগানো থাকে, তবে স্ল্যাগগুলির প্রতি খেয়াল রাখুন এবং এটি একটি সোজা পাইপে প্রয়োগ করুন যা ফিল্টার, ভালভ ইত্যাদি থেকে দূরে, ইউনিটের আপস্ট্রিম এবং ডাউনস্ট্রিম পাইপের ব্যাসের কমপক্ষে 5 গুণ দৈর্ঘ্যের সাথে।
দ্রষ্টব্য:
ফ্লো সুইচটি তার সর্বনিম্ন সংবেদনশীলতায় ফ্যাক্টরি ক্যালিব্রেটেড। সেট মান বাড়ানোর জন্য, অ্যাডজাস্টমেন্ট স্ক্রুটি ঘড়ির কাঁটার দিকে ঘোরান। কাট-আউট মান অবশ্যই প্ল্যান্টের সুরক্ষা নিশ্চিত করার জন্য প্রয়োজনীয় ন্যূনতম প্রবাহের চেয়ে বেশি হতে হবে।
মাত্রা (মিমি)
প্যাডেল
| প্যাডেল ইনস্টল করুন | |
| পাইপ | নং |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
1 প্রশ্ন: ডেলিভারির সময় কত?
উত্তর: আপনার অর্ডারের স্পেসিফিকেশন এবং পরিমাণের উপর নির্ভর করে, সাধারণত 4
সাধারণ স্ট্যান্ডার্ড পণ্যের জন্য 10 পিসের মধ্যে দিন।
2 প্রশ্ন: আপনি কি প্রস্তুতকারক নাকি ট্রেডিং কোম্পানি?
উত্তর: আমরা বহু বছরের অভিজ্ঞতাসম্পন্ন প্রস্তুতকারক। আমাদের নিজস্ব কারখানা আছে। আমাদের কারখানা পরিদর্শনে স্বাগতম।
3 প্রশ্ন: আমরা কি পণ্যে আমাদের লোগো ব্যবহার করতে পারি?
উত্তর: হ্যাঁ। আমরা OEM পরিষেবা প্রদান করতে পারি।
4 প্রশ্ন: আপনার কি এক্স-প্রুফ সার্টিফিকেট সহ পণ্য আছে?
উত্তর: হ্যাঁ, আমরা ইন্ট্রিনসিক-সেফটি এবং ফ্লেম প্রুফ সার্টিফিকেট অফার করতে পারি।
5 প্রশ্ন: আপনার পণ্যের ওয়ারেন্টি কি?
উত্তর: স্বাভাবিক 12 মাস।
6 প্রশ্ন: পরিবহনের মাধ্যম কি?
উত্তর: টিএনটি, ফেডেক্স, ডিএইচএল, ইউপিএস এর মতো এক্সপ্রেস, অথবা নির্দেশক দ্বারা লজিস্টিকস।
