-20-120℃ জল প্রবাহ ডিটেক্টর সুইচ HVAC চাপ সুইচ
| নাম: | তরল প্রবাহ সুইচ | কাস্টমাইজড: | ই এম |
|---|---|---|---|
| আউটপুট: | SPDT 15(8A) 24/250VAC | তরল অ্যাপ্লিকেশন: | গরম, ঠাণ্ডা, কূপ, পুল এবং সমুদ্রের জল, ব্রাইন বা ইথিলিন গ্লাইকল |
| তরল তাপমাত্রা: | -20℃~120℃ | অনুমোদিত পরিবেষ্টিত তাপমাত্রা: | -40℃~85℃ |
| হাউজিং: | ফায়ার রেজিস্ট্যান্স ABS বা পিসি | ||
| বিশেষভাবে তুলে ধরা |
KSV-01 HFC বৈদ্যুতিক সোলিনয়েড ভালভ,220 ভোল্টের বৈদ্যুতিক সোলিনয়েড ভালভ,এইচসিএফসি ২২০ ভি ওয়াটার সোলিনয়েড ভালভ |
||

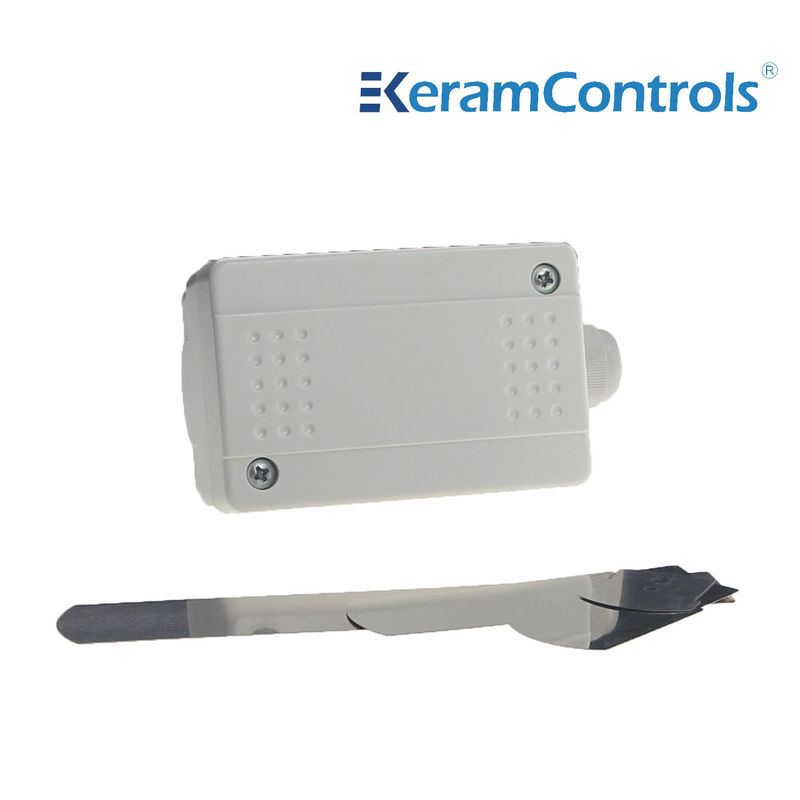

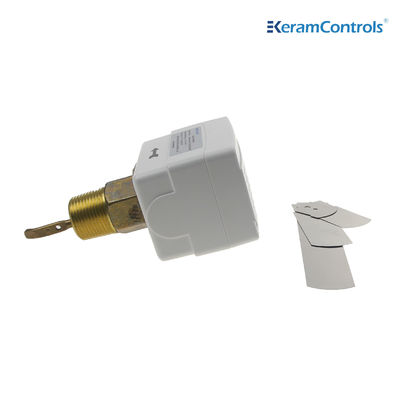

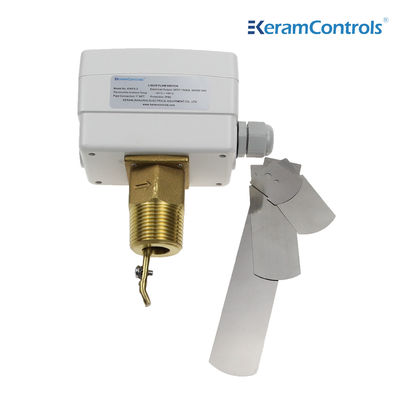

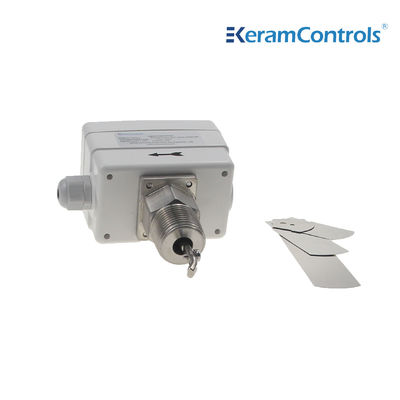

-20-120°C জল প্রবাহ ডিটেক্টর সুইচ HVAC
বর্ণনা
KWFS হল সুরক্ষা শ্রেণি IP65 এর একটি প্রবাহ সুইচ, যা কঠোর পরিবেশে ব্যবহার করা যেতে পারে, এবং মাধ্যমের সাথে এর যোগাযোগ ব্রোঞ্জের তৈরি, যা সরঞ্জামগুলির পরিষেবা জীবন দীর্ঘ করতে পারে।
প্রয়োগ
গরম, শীতল এবং এয়ার কন্ডিশনার সরঞ্জামগুলির বয়লার, পাম্প ইত্যাদির তরল প্রবাহ নিয়ন্ত্রণ এবং পর্যবেক্ষণ করুন।
বৈশিষ্ট্য
● জল এবং সাধারণ মিডিয়া প্রবাহ নিয়ন্ত্রণ
● পুনর্নবীকৃত এসপিডিটি মাইক্রো সুইচ নির্ভরযোগ্য সুইচ ফাংশন নিশ্চিত করে
●15 ((8A) 250VAC সুইচ রেট
● আইপি ৬৫, ক্লাস আই আবরণ
● সেট পয়েন্ট সামঞ্জস্যযোগ্য
● স্টেইনলেস স্টিলের প্যাডল
● ব্রাসের উপাদান
● সর্বোচ্চ তরল তাপমাত্রা ১২০°সি
● সর্বোচ্চ কাজের চাপ 13.5Ba
বিশেষ উল্লেখ
| অপারেশনের ধরন | অন/অফ, সিঙ্গল স্টেজ, মাইক্রো সুইচ |
| আউটপুট | SPDT 15 ((8A) 24/250VAC |
| প্রবাহের হার | প্রবাহের হার টেবিল দেখুন |
| প্রবাহের হার সেটিংয়ের সমন্বয় | অভ্যন্তরীণ স্ক্রু |
| সেন্সিং এলিমেন্ট | প্যাডল |
| তরল অ্যাপ্লিকেশন | গরম, ঠান্ডা, ভাল, পুল এবং সমুদ্রের জল,সোলাইন বা ইথিলিন গ্লাইকোল |
| তরলের সংস্পর্শে থাকা অংশের উপাদান | ব্রাস |
| প্যাডল উপাদান | স্টেইনলেস স্টীল |
| তরল তাপমাত্রা | -২০°সি~১২০°সি |
| অনুমোদিত পরিবেষ্টিত তাপমাত্রা | -৪০°সি-৮৫°সি |
| অনুমোদিত পরিবেষ্টিত আর্দ্রতা | ১০-৯০% RH, অ-কন্ডেনসিং |
| ক্যাবল এন্ট্রি | এম১৮ ফিটিং |
| আবাসন | অগ্নি প্রতিরোধ ক্ষমতা ABS বা PC |
| সুরক্ষা | আইপি ৬৫ |
| রঙ | সাদা |
| ওজন | 1.০ কেজি |
মডেলের ধরন
| মডেল | সংযোগ |
| KWFS-১ | 1/2" -14 এনপিটি |
| KWFS-২ | 3/4" -14 এনপিটি |
| KWFS-3 | ১.১১.৫ এনপিটি |
তরল প্রবাহের হার টেবিল
| লাইন পাইপের আকার (ইন) | 1 | ১-১৪ | ১.১৫ | 2 | ২-১৪। | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| মিনি.ফ্লো | প্রবাহ বৃদ্ধি ①&2সংযুক্ত |
4.2 ১.০ |
5.8 ১.৩ |
7.5 ১.৭ |
13.7 (৩.১) |
17.6 (4.0) |
27.5 (৬.২) |
64..7 (14.7) |
35.2 (8.0) |
12.5 ২৮.৪ |
57.01 (১২.৯) |
90.0 (৪৩.১) |
74.0 (16.8) |
374.7 ৮৫.১) |
204.7 ৪৬.৫ |
| প্রবাহ হ্রাস ①&3সংযুক্ত |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 ২.২) |
11.9 ২.৭ |
19 ৪.৩) |
50.1 ১১.৪ |
26.9 (৬.১) |
101.1 (২২.৯) |
41.0 (৯.৩) |
158.0 ৩৫.৯ |
54.0 (১২.৩) |
319.7 ৭২.৬ |
170.0 ৩৮০৬ |
|
| সর্বাধিক প্রবাহ | প্রবাহ বৃদ্ধি ①&2সংযুক্ত |
9.2 (২.১) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (৬.১) |
30.8 (7.0) |
50.2 ১১.৪ |
127.6 ২৯.০ |
81.0 (18.4) |
245.0 ৫৫.৬ |
118.0 (18.4) |
374.7 ৮৫.১) |
144.0 ৩২.৭ |
759.5 (172.5) |
415.0 ৯৪.২ |
| প্রবাহ হ্রাস ①&3সংযুক্ত |
8.1 ১.৯ |
12.5 ২.৮ |
16.3 (3.7) |
25.1 ৫.৭ |
28.6 (6.5) |
471 (10.7) |
122.0 ২৭.৭ |
76.2 (১৭.৩) |
234.7 (৫৩.৩) |
111.0 ২৫.২) |
359.7 ৮১.৭ |
134.7 ৩০.৬ |
729.6 (165.7) |
400.6 ৯০.৮ |
|
নোটঃ
'জেড' উপসর্গযুক্ত প্রবাহের জন্য, 6 ইঞ্চি প্যাডল ইনস্টল করা আবশ্যক।
2উপরের টেবিলের প্রবাহের একক হল GPM (m / h)
বৈদ্যুতিক তারের
ইনস্টলেশন
প্রবাহ সুইচটি কোমর বা গ্লোটলিং থেকে দূরে, প্রবাহের দিকের উপর তীর দিয়ে প্রতিটি অবস্থানে ইনস্টল করা যেতে পারে। যদি পাইপ উল্লম্ব হয়, তবে পেডল ওজন ভারসাম্য বজায় রাখতে পরিসীমাটি পুনরায় ক্যালিব্রেট করুন।যদি ডিভাইসটি নিচে মাউন্ট করা হয়, স্লাগের যত্ন নিন এবং এটি একটি সোজা পাইপে প্রয়োগ করুন যা ফিল্টার,ভালভ ইত্যাদি থেকে দূরে থাকে,যার দৈর্ঘ্য ইউনিটের উপরে এবং নীচে পাইপের ব্যাসের কমপক্ষে 5 গুণ।
নোটঃ
প্রবাহ সুইচটি তার ন্যূনতম সংবেদনশীলতায় কারখানায় ক্যালিব্রেট করা হয়েছে। সেট ভালভ বাড়ানোর জন্য,নিয়ন্ত্রণ স্ক্রু ঘড়িঘড়ি নির্দেশ করে ঘুরিয়ে দিন।কাটিয়া দেওয়া ভালভটি অবশ্যই যন্ত্রের সুরক্ষা নিশ্চিত করার জন্য প্রয়োজনীয় সর্বনিম্ন প্রবাহের সমান হতে হবে।.
মাত্রা (মিমি)
প্যাডল
| প্যাডল ইনস্টল করুন | |
| পাইপ | না. |
| ১" | 1 |
| ১১/৪" | 1 |
| ১১/২" | 1 |
| ২" | 1,2 |
| ২১/২" | 1,2 |
| ৩" | 1,2,3 |
| ৪" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| ৫" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| ৬" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| ৮" | 1,2,3 |
| 8"Z | 1,2,3,4 |
