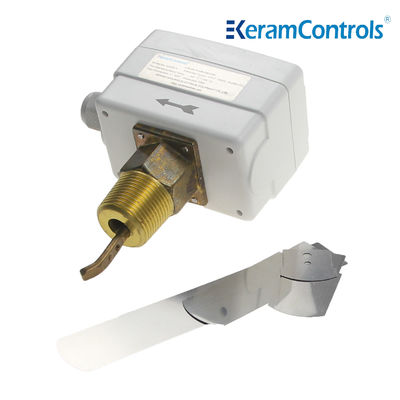

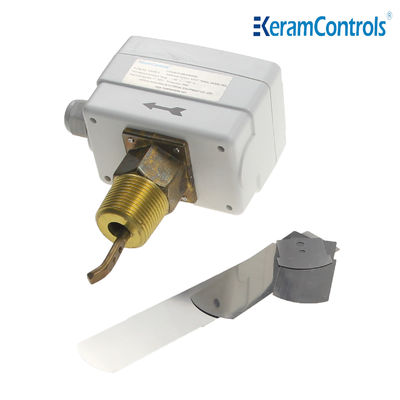

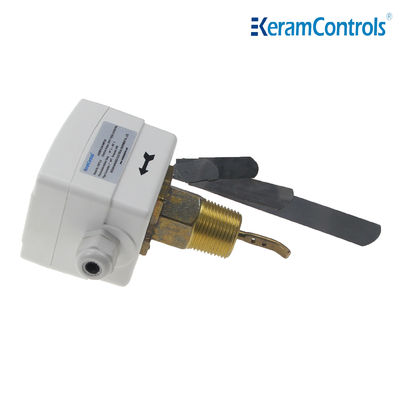

শিল্প উদ্ভিদ পাইপ জন্য জলরোধী ABS তরল প্রবাহ সুইচ
| অপারেশনের ধরন: | চালু/বন্ধ, একক-মঞ্চ, মাইক্রো সুইচ | প্রবাহ হার সেটিং সমন্বয়: | অভ্যন্তরীণ স্ক্রু |
|---|---|---|---|
| সুরক্ষা: | IP65 | আউটপুট: | SPDT 15(8A) 24/250VAC |
| তরল অ্যাপ্লিকেশন: | গরম, ঠাণ্ডা, কূপ, পুল এবং সমুদ্রের জল, ব্রাইন বা ইথিলিন গ্লাইকল | তরল তাপমাত্রা: | -20℃~120℃ |
| বিশেষভাবে তুলে ধরা |
জলরোধী তরল প্রবাহ সুইচ,এবিএস তরল প্রবাহ সুইচ,ইন্ডাস্ট্রিয়াল প্ল্যান্ট ওয়াটার ফ্লো পেডল সুইচ |
||
শিল্প উদ্ভিদ পাইপ জন্য জলরোধী ABS তরল প্রবাহ সুইচ
বর্ণনা
একটি শিল্প কারখানায় পাইপের জন্য IP65 প্লাস্টিক তরল প্রবাহ সুইচ
KWFS লিকুইড ফ্লো সুইচটি যখন পাইপে তরল প্রবাহিত হয়, যেমন জল, ইথিলিন গ্লাইকল বা অন্যান্য অ-বিপজ্জনক তরল প্রবাহের পরিবর্তনগুলি পরিচালনা করার জন্য ডিজাইন করা হয়েছে৷ যখন তরল প্রবাহ সেটিং মানের চেয়ে বেশি বা কম হয়, তখন একক-মেরু ডাবল-থ্রো কন্টাক্ট (SPDT) একটি সার্কিটের মধ্য দিয়ে যেতে পারে এবং একই সময়ে অন্য সার্কিট ভেঙ্গে যেতে পারে। KWFS তরল প্রবাহ সুইচ সাধারণত চেইন প্রতিক্রিয়া বা "কোন প্রবাহ" সুরক্ষার জন্য ব্যবহৃত হয়।
আবেদন
বয়লার, পাম্প, ইত্যাদির তরল প্রবাহ নিয়ন্ত্রণ এবং নিরীক্ষণ, গরম, শীতলকরণ, এবং এয়ার কন্ডিশনার সরঞ্জাম।
বৈশিষ্ট্য
● জল এবং স্বাভাবিক মিডিয়ার প্রবাহ নিয়ন্ত্রণ
● সংস্কার করা SPDT মাইক্রো সুইচ নির্ভরযোগ্য সুইচ ফাংশন নিশ্চিত করে
●15(8A)250VAC সুইচ রেটিং
● IP65, ক্লাস I ঘের
● সেট পয়েন্ট সামঞ্জস্যযোগ্য
● স্টেইনলেস স্টীল প্যাডেল
●পিতল উপাদান
● সর্বোচ্চ। তরল তাপমাত্রা 120 ℃
● সর্বোচ্চ কাজের চাপ 20Ba
স্পেসিফিকেশন
| অপারেশনের ধরন | চালু/বন্ধ, একক-মঞ্চ, মাইক্রো সুইচ |
| আউটপুট | SPDT 15(8A) 24/250VAC |
| প্রবাহ হার | প্রবাহ হার টেবিল দেখুন |
| প্রবাহ হার সেটিং সমন্বয় | অভ্যন্তরীণ স্ক্রু |
| সেন্সিং উপাদান | প্যাডেল |
| তরল অ্যাপ্লিকেশন | গরম, ঠাণ্ডা, কূপ, পুল এবং সমুদ্রের জল, ব্রাইন বা ইথিলিন গ্লাইকল |
| তরল সংস্পর্শে অংশ উপাদান | পিতল |
| প্যাডেল উপাদান | স্টেইনলেস স্টীল |
| তরল তাপমাত্রা | -20℃~120℃ |
| অনুমোদিত পরিবেষ্টিত তাপমাত্রা | -40℃~85℃ |
| অনুমোদিত পরিবেষ্টিত আর্দ্রতা | 10…90% RH, নন-কন্ডেন্সিং |
| তারের প্রবেশ | M18 ফিটিং |
| হাউজিং | ফায়ার রেজিস্ট্যান্স ABS বা পিসি |
| সুরক্ষা | IP65 |
| রঙ | সাদা |
| ওজন | 1.0 কেজি |
মডেলের প্রকারভেদ
| মডেল | সংযোগ |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
তরল প্রবাহ হার টেবিল
| লাইন পাইপের আকার (ইঞ্চি) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.flow | প্রবাহ বৃদ্ধি ①এবং②সংযুক্ত |
4.2 (1.0) |
৫.৮ (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (৮.০) |
125 (২৮.৪) |
57.01 (12.9) |
190.0 (43.1) |
74.0 (16.8) |
374.7 (৮৫.১) |
204.7 (46.5) |
| প্রবাহ হ্রাস ①এবং③সংযুক্ত |
2.5 (০.৬) |
3.7 (০.৮) |
5.0 (1.1) |
৯.৭ (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (৩৫.৯) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (৩৮০৬) |
|
| সর্বোচ্চ প্রবাহ | প্রবাহ বৃদ্ধি ①এবং②সংযুক্ত |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (৭.০) |
50.2 (11.4) |
127.6 (২৯.০) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (৮৫.১) |
144.0 (৩২.৭) |
759.5 (172.5) |
415.0 (94.2) |
| প্রবাহ হ্রাস ①এবং③সংযুক্ত |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (৫.৭) |
28.6 (6.5) |
47.1 (10.7) |
122.0 (২৭.৭) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (৮১.৭) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
দ্রষ্টব্য:
① "Z" প্রত্যয় সহ প্রবাহের হারের জন্য, 6 ইঞ্চি প্যাডেলটি অবশ্যই ইনস্টল করতে হবে৷
②উপরের টেবিলের প্রবাহ হার একক হল GPM (m/h)
বৈদ্যুতিক ওয়্যারিং
ইনস্টলেশন
ফ্লো সুইচটি প্রবাহের দিকে তীর সহ কনুই বা থ্রটলিং থেকে দূরে প্রতিটি অবস্থানে ইনস্টল করা যেতে পারে। যদি পাইপটি উল্লম্ব হয়, তাহলে প্যাডেলের ওজন ভারসাম্য রাখতে রেঞ্জ পুনরায় ক্যালিব্রেট করুন। যদি ডিভাইসটি নীচের দিকে মাউন্ট করা থাকে, তাহলে স্ল্যাগগুলির যত্ন নিন এবং এটিকে একটি সোজা পাইপে প্রয়োগ করুন যা ফিল্টার, ভালভ ইত্যাদি থেকে দূরে থাকে, যার দৈর্ঘ্য পাইপের ব্যাসের কমপক্ষে 5 গুণ এবং ইউনিটের নিচের দিকে।
দ্রষ্টব্য:
ফ্লো সুইচটি ফ্যাক্টরির ন্যূনতম সংবেদনশীলতায় ক্যালিব্রেট করা হয়। সেট ভালভ বাড়ানোর জন্য, সমন্বয় স্ক্রুটিকে ঘড়ির কাঁটার দিকে ঘুরিয়ে দিন। কাট-আউট ভালভ অবশ্যই ≥ উদ্ভিদের সুরক্ষার নিশ্চয়তা দেওয়ার জন্য প্রয়োজনীয় ন্যূনতম প্রবাহ হতে হবে।
মাত্রা (মিমি)
প্যাডেল
| প্যাডেল ইনস্টল করুন | |
| পাইপ | না। |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"জেড | 1,2,3,4 |
| ৫" | 1,2,3 |
| 5"জেড | 1,2,3,4 |
| ৬" | 1,2,3 |
| 6"জেড | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"জেড | 1,2,3,4 |
FAQ
1 প্রশ্ন: প্রসবের সময় কি?
উত্তর: আপনার অর্ডারের স্পেসিফিকেশন এবং পরিমাণ অনুযায়ী, সাধারণত 4
10pcs মধ্যে স্বাভাবিক মান পণ্য জন্য দিন.
2 প্রশ্ন: আপনি প্রস্তুতকারক বা ট্রেডিং কোম্পানি?
উত্তর: আমরা অনেক বছরের অভিজ্ঞতার সাথে প্রস্তুতকারক
নিজস্ব কারখানা। আমাদের কারখানা পরিদর্শন করতে স্বাগতম।
3 প্রশ্ন: আমরা কি পণ্যগুলিতে আমাদের লোগো ব্যবহার করতে পারি?
একটি: Yes.We OEM পরিষেবা প্রদান করতে পারেন.
4 প্রশ্ন: আপনার কি প্রাক্তন প্রমাণ শংসাপত্র সহ পণ্য আছে?
উত্তর: হ্যাঁ, আমরা অভ্যন্তরীণ-নিরাপত্তা এবং শিখা প্রমাণ শংসাপত্র অফার করতে পারি।
5 প্রশ্ন: আপনার পণ্যের ওয়ারেন্টি কি?
উত্তর: স্বাভাবিক 12 মাস।
6 প্রশ্নঃ পরিবহনের মাধ্যম কি?
উত্তর: টিএনটি, ফেডেক্স, ডিএইচএল, ইউপিএস বা সূচক দ্বারা সরবরাহের মতো এক্সপ্রেস।
