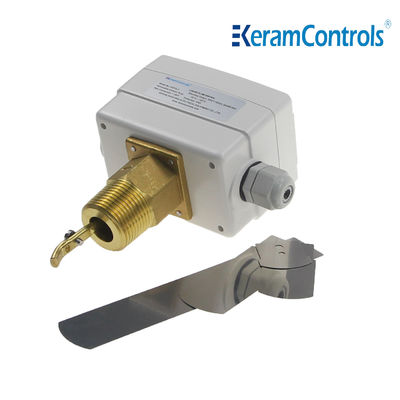

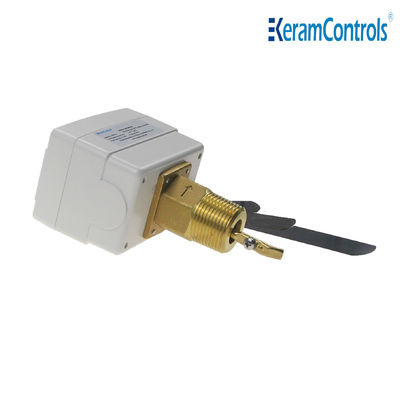

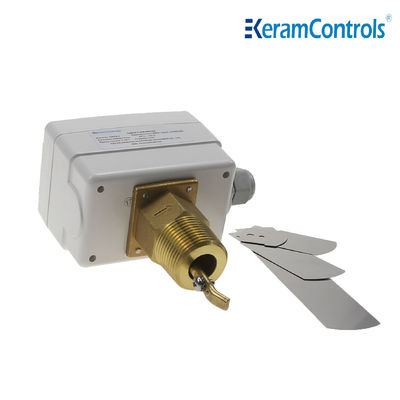

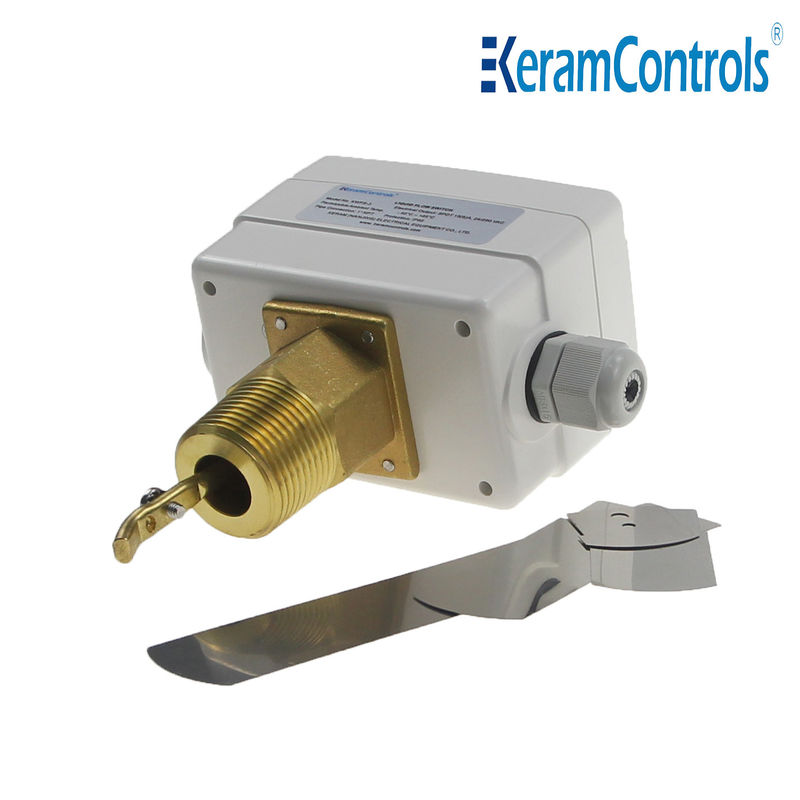

স্টেইনলেস স্টীল প্যাডল চিলার ফ্লো সুইচ HVAC
| অপারেশনের ধরন: | চালু/বন্ধ, একক-মঞ্চ, মাইক্রো সুইচ | প্রবাহ হার সেটিং সমন্বয়: | অভ্যন্তরীণ স্ক্রু |
|---|---|---|---|
| সেন্সিং এলিমেন্ট: | প্যাডেল | অনুমোদিত পরিবেষ্টিত তাপমাত্রা: | -40℃~85℃ |
| সুরক্ষা: | আইপি 65 | ||
| বিশেষভাবে তুলে ধরা |
3Way বৈদ্যুতিক মোটরযুক্ত বল ভালভ,DN20 বৈদ্যুতিক মোটরযুক্ত বল ভালভ |
||
স্টেইনলেস স্টীল প্যাডল চিলার ফ্লো সুইচ HVAC
বর্ণনা
জল, গ্যাস এবং তেলের মতো মাঝারি পাইপলাইনে মূলত জল প্রবাহ নিয়ন্ত্রণের জন্য প্রবাহ সুইচটি অন-লাইন বা প্লাগ-ইন ইনস্টল করা হয়।যখন পানির প্রবাহ একটি নির্দিষ্ট সেট পয়েন্টের চেয়ে বেশি বা কম হয়, আউটপুট অ্যালার্ম সংকেত ট্রিগার করা হয় এবং ইউনিট প্রেরণ করা হয়, এবং সিস্টেম সংকেত পাওয়ার পরে সংশ্লিষ্ট ইঙ্গিত কর্ম করতে পারেন। হোস্ট "শুষ্ক পোড়া" এড়াতে বা হ্রাস।
KWFS প্রবাহ সুইচ একটি প্রবাহ সুইচ যা জল এবং প্রচলিত মিডিয়া প্রবাহ নিয়ন্ত্রণ করতে ব্যবহার করা যেতে পারে। এটি সরঞ্জাম কাজ করতে তরল প্রবাহ হার মাধ্যমে ফলক স্পর্শ,এবং প্রবাহ পরিবর্তন সঙ্গে মাইক্রো সুইচ বন্ধ এবং খোলার নিয়ন্ত্রণ, যাতে প্রবাহ নিয়ন্ত্রণ বাস্তবায়ন করা যায়, এবং এর IP65 সুরক্ষা স্তরটি কঠোর পরিবেশে ব্যবহারের অনুমতি দেয়।
প্রয়োগ
গরম, শীতল এবং এয়ার কন্ডিশনার সরঞ্জামগুলির বয়লার, পাম্প ইত্যাদির তরল প্রবাহ নিয়ন্ত্রণ এবং পর্যবেক্ষণ করুন।
বৈশিষ্ট্য
● জল এবং সাধারণ মিডিয়া প্রবাহ নিয়ন্ত্রণ
● পুনর্নবীকৃত এসপিডিটি মাইক্রো সুইচ নির্ভরযোগ্য সুইচ ফাংশন নিশ্চিত করে
●15 ((8A) 250VAC সুইচ রেট
● আইপি ৬৫, ক্লাস আই আবরণ
● সেট পয়েন্ট সামঞ্জস্যযোগ্য
● স্টেইনলেস স্টিলের প্যাডল
● ব্রাসের উপাদান
● সর্বোচ্চ তরল তাপমাত্রা ১২০°সি
● সর্বোচ্চ কাজের চাপ 20Ba
বিশেষ উল্লেখ
| অপারেশনের ধরন | অন/অফ, সিঙ্গল স্টেজ, মাইক্রো সুইচ |
| আউটপুট | SPDT 15 ((8A) 24/250VAC |
| প্রবাহের হার | প্রবাহের হার টেবিল দেখুন |
| প্রবাহের হার সেটিংয়ের সমন্বয় | অভ্যন্তরীণ স্ক্রু |
| সেন্সিং এলিমেন্ট | প্যাডল |
| তরল অ্যাপ্লিকেশন | গরম, ঠান্ডা, ভাল, পুল এবং সমুদ্রের জল,সোলাইন বা ইথিলিন গ্লাইকোল |
| তরলের সংস্পর্শে থাকা অংশের উপাদান | ব্রাস |
| প্যাডল উপাদান | স্টেইনলেস স্টীল |
| তরল তাপমাত্রা | -২০°সি~১২০°সি |
| অনুমোদিত পরিবেষ্টিত তাপমাত্রা | -৪০°সি-৮৫°সি |
| অনুমোদিত পরিবেষ্টিত আর্দ্রতা | ১০-৯০% RH, অ-কন্ডেনসিং |
| ক্যাবল এন্ট্রি | এম১৮ ফিটিং |
| আবাসন | অগ্নি প্রতিরোধ ক্ষমতা ABS বা PC |
| সুরক্ষা | আইপি ৬৫ |
| রঙ | সাদা |
| ওজন | 1.০ কেজি |
মডেলের ধরন
| মডেল | সংযোগ |
| KWFS-১ | 1/2" -14 এনপিটি |
| KWFS-২ | 3/4" -14 এনপিটি |
| KWFS-3 | ১.১১.৫ এনপিটি |
তরল প্রবাহের হার টেবিল
| লাইন পাইপের আকার (ইন) | 1 | ১-১৪ | ১.১৫ | 2 | ২-১৪। | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| মিনি.ফ্লো | প্রবাহ বৃদ্ধি ①&2সংযুক্ত |
4.2 ১.০ |
5.8 ১.৩ |
7.5 ১.৭ |
13.7 (৩.১) |
17.6 (4.0) |
27.5 (৬.২) |
64..7 (14.7) |
35.2 (8.0) |
125 ২৮.৪ |
57.01 (১২.৯) |
190.0 (৪৩.১) |
74.0 (16.8) |
374.7 ৮৫.১) |
204.7 ৪৬.৫ |
| প্রবাহ হ্রাস ①&3সংযুক্ত |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
9.7 ২.২) |
11.9 ২.৭ |
19 ৪.৩) |
50.1 ১১.৪ |
26.9 (৬.১) |
101.1 (২২.৯) |
41.0 (৯.৩) |
158.0 ৩৫.৯ |
54.0 (১২.৩) |
319.7 ৭২.৬ |
170.0 ৩৮০৬ |
|
| সর্বাধিক প্রবাহ | প্রবাহ বৃদ্ধি ①&2সংযুক্ত |
9.2 (২.১) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (৬.১) |
30.8 (7.0) |
50.2 ১১.৪ |
127.6 ২৯.০ |
81.0 (18.4) |
245.0 ৫৫.৬ |
118.0 ২৬.৮ |
374.7 ৮৫.১) |
144.0 ৩২.৭ |
759.5 (172.5) |
415.0 ৯৪.২ |
| প্রবাহ হ্রাস ①&3সংযুক্ত |
8.1 ২.০ |
12.5 ২.৮ |
16.3 (3.7) |
25.1 ৫.৭ |
28.6 (6.5) |
47.1 (10.7) |
122.0 ২৭.৭ |
76.2 (১৭.৩) |
234.7 (৫৩.৩) |
111.0 ২৫.২) |
359.7 ৮১.৭ |
134.7 ৩০.৬ |
729.6 (165.7) |
400.6 ৯০.৮ |
|
নোটঃ
'জেড' উপসর্গযুক্ত প্রবাহের জন্য, 6 ইঞ্চি প্যাডল ইনস্টল করা আবশ্যক।
2উপরের টেবিলের প্রবাহের একক হল GPM (m / h)
বৈদ্যুতিক তারের
ইনস্টলেশন
প্রবাহ সুইচটি কোমর বা গ্লোটলিং থেকে দূরে, প্রবাহের দিকের উপর তীর দিয়ে প্রতিটি অবস্থানে ইনস্টল করা যেতে পারে। যদি পাইপ উল্লম্ব হয়, তবে পেডল ওজন ভারসাম্য বজায় রাখতে পরিসীমাটি পুনরায় ক্যালিব্রেট করুন।যদি ডিভাইসটি নিচে মাউন্ট করা হয়, স্লাগের যত্ন নিন এবং এটি একটি সোজা পাইপে প্রয়োগ করুন যা ফিল্টার,ভালভ ইত্যাদি থেকে দূরে থাকে,যার দৈর্ঘ্য ইউনিটের উপরে এবং নীচে পাইপের ব্যাসের কমপক্ষে 5 গুণ।
নোটঃ
প্রবাহ সুইচটি তার ন্যূনতম সংবেদনশীলতায় কারখানায় ক্যালিব্রেট করা হয়েছে। সেট ভালভ বাড়ানোর জন্য,নিয়ন্ত্রণ স্ক্রু ঘড়িঘড়ি নির্দেশ করে ঘুরিয়ে দিন।কাটিয়া দেওয়া ভালভটি অবশ্যই যন্ত্রের সুরক্ষা নিশ্চিত করার জন্য প্রয়োজনীয় সর্বনিম্ন প্রবাহের সমান হতে হবে।.
মাত্রা (মিমি)
প্যাডল
| প্যাডল ইনস্টল করুন | |
| পাইপ | না. |
| ১" | 1 |
| ১১/৪" | 1 |
| ১১/২" | 1 |
| ২" | 1,2 |
| ২১/২" | 1,2 |
| ৩" | 1,2,3 |
| ৪" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| ৫" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| ৬" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| ৮" | 1,2,3 |
| 8"Z | 1,2,3,4 |
