প্রতিস্থাপনযোগ্য জল প্রবাহ সুইচ হানিওয়েল hvac
| আউটপুট: | SPDT 15(8A) 24/250VAC | প্রবাহ হার সেটিং সমন্বয়: | অভ্যন্তরীণ স্ক্রু |
|---|---|---|---|
| তরল অ্যাপ্লিকেশন: | গরম, ঠাণ্ডা, কূপ, পুল এবং সমুদ্রের জল, ব্রাইন বা ইথিলিন গ্লাইকল | সেন্সিং উপাদান: | প্যাডেল |
| বিশেষভাবে তুলে ধরা |
১১০ ভোল্টের বৈদ্যুতিক ভালভ,জল চিকিত্সা সিস্টেম বৈদ্যুতিক ভালভ 24V |
||

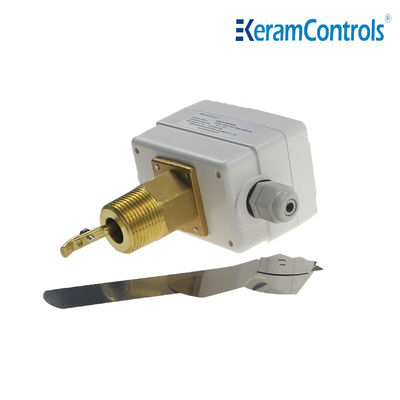

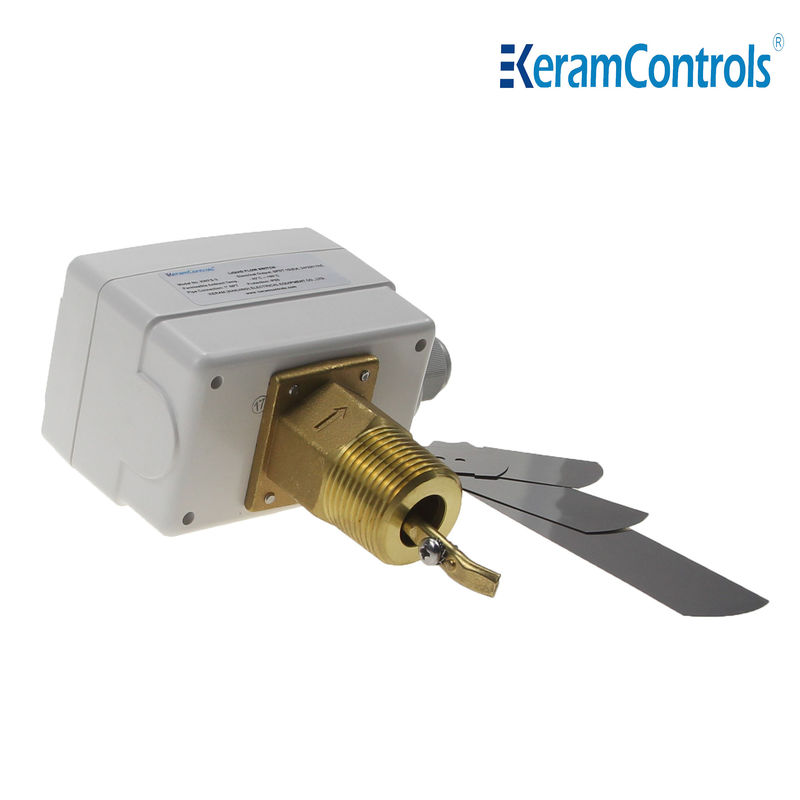

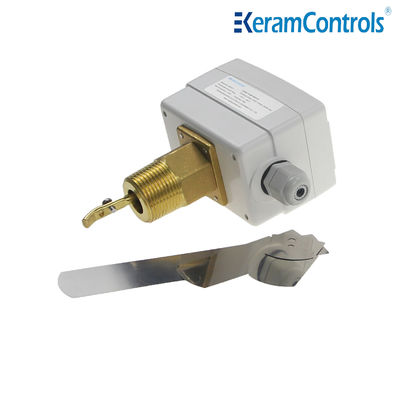

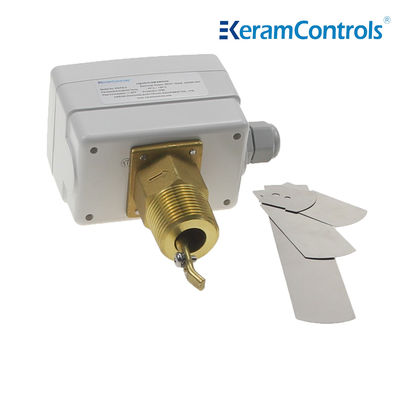

প্রতিস্থাপনযোগ্য জল প্রবাহ সুইচ হানিওয়েল hvac
বর্ণনা
KWFS হল মাইক্রো সুইচের মাধ্যমে প্রবাহ নিয়ন্ত্রণের জন্য একটি সংকেত, যা কার্যকরভাবে পাইপলাইনের প্রবাহকে নিয়ন্ত্রণ করতে পারে এবং এর IP65 ডিজাইন ধারণা এটিকে আরও জটিল এবং কঠোর পরিবেশে প্রয়োগের জন্য কার্যকর করে তোলে, যা কার্যকরভাবে সরঞ্জামগুলিকে রক্ষা করতে পারে এবং পরিষেবা জীবনকে দীর্ঘায়িত করতে পারে।
আবেদন
বয়লার, পাম্প, ইত্যাদির তরল প্রবাহ নিয়ন্ত্রণ এবং নিরীক্ষণ, গরম, কুলিং এবং এয়ার কন্ডিশনার সরঞ্জাম।
বৈশিষ্ট্য
● জল এবং স্বাভাবিক মিডিয়ার প্রবাহ নিয়ন্ত্রণ
● সংস্কার করা SPDT মাইক্রো সুইচ নির্ভরযোগ্য সুইচ ফাংশন নিশ্চিত করে
●15(8A)250VAC সুইচ রেটিং
● IP65, ক্লাস I ঘের
● সেট পয়েন্ট সামঞ্জস্যযোগ্য
● স্টেইনলেস স্টীল প্যাডেল
●পিতল উপাদান
● সর্বোচ্চ। তরল তাপমাত্রা 120 ℃
● সর্বোচ্চ কাজের চাপ 20Ba
স্পেসিফিকেশন
| অপারেশনের ধরন | চালু/বন্ধ, একক-মঞ্চ, মাইক্রো সুইচ |
| আউটপুট | SPDT 15(8A) 24/250VAC |
| প্রবাহ হার | প্রবাহ হার টেবিল দেখুন |
| প্রবাহ হার সেটিং সমন্বয় | অভ্যন্তরীণ স্ক্রু |
| সেন্সিং উপাদান | প্যাডেল |
| তরল অ্যাপ্লিকেশন | গরম, ঠাণ্ডা, কূপ, পুল এবং সমুদ্রের জল, ব্রাইন বা ইথিলিন গ্লাইকল |
| তরল সংস্পর্শে অংশ উপাদান | পিতল |
| প্যাডেল উপাদান | স্টেইনলেস স্টীল |
| তরল তাপমাত্রা | -20℃~120℃ |
| অনুমোদিত পরিবেষ্টিত তাপমাত্রা | -40℃~85℃ |
| অনুমোদিত পরিবেষ্টিত আর্দ্রতা | 10…90% RH, নন-কন্ডেন্সিং |
| তারের প্রবেশ | M18 ফিটিং |
| হাউজিং | ফায়ার রেজিস্ট্যান্স ABS বা পিসি |
| সুরক্ষা | IP65 |
| রঙ | সাদা |
| ওজন | 1.0 কেজি |
মডেলের প্রকারভেদ
| মডেল | সংযোগ |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
তরল প্রবাহ হার টেবিল
| লাইন পাইপের আকার (ইঞ্চি) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.flow | প্রবাহ বৃদ্ধি ①এবং②সংযুক্ত |
4.2 (1.0) |
৫.৮ (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
৩৫.২ (৮.০) |
125 (২৮.৪) |
57.01 (12.9) |
190.0 (43.1) |
74.0 (16.8) |
374.7 (৮৫.১) |
204.7 (46.5) |
| প্রবাহ হ্রাস ①এবং③সংযুক্ত |
2.5 (০.৬) |
3.7 (০.৮) |
5.0 (1.1) |
৯.৭ (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (৩৫.৯) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (৩৮০৬) |
|
| সর্বোচ্চ প্রবাহ | প্রবাহ বৃদ্ধি ①এবং②সংযুক্ত |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (৭.০) |
50.2 (11.4) |
127.6 (২৯.০) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (৮৫.১) |
144.0 (৩২.৭) |
759.5 (172.5) |
415.0 (94.2) |
| প্রবাহ হ্রাস ①এবং③সংযুক্ত |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (৫.৭) |
28.6 (6.5) |
47.1 (10.7) |
122.0 (২৭.৭) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (৮১.৭) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
দ্রষ্টব্য:
① "Z" প্রত্যয় সহ প্রবাহের হারের জন্য, 6 ইঞ্চি প্যাডেলটি অবশ্যই ইনস্টল করতে হবে৷
②উপরের টেবিলের প্রবাহ হার একক হল GPM (m/h)
বৈদ্যুতিক ওয়্যারিং
ইনস্টলেশন
ফ্লো সুইচটি প্রবাহের দিকে তীর সহ কনুই বা থ্রটলিং থেকে দূরে প্রতিটি অবস্থানে ইনস্টল করা যেতে পারে। যদি পাইপটি উল্লম্ব হয়, প্যাডেলের ওজন ভারসাম্য রাখার জন্য রেঞ্জ পুনরায় ক্যালিব্রেট করুন। যদি ডিভাইসটি নীচের দিকে মাউন্ট করা থাকে, তাহলে স্ল্যাগগুলির যত্ন নিন এবং এটিকে একটি সোজা পাইপে প্রয়োগ করুন যা ফিল্টার, ভালভ ইত্যাদি থেকে দূরে থাকে, যার দৈর্ঘ্য পাইপের ব্যাসের কমপক্ষে 5 গুণ এবং ইউনিটের নিচের দিকে।
দ্রষ্টব্য:
ফ্লো সুইচটি ফ্যাক্টরির ন্যূনতম সংবেদনশীলতায় ক্যালিব্রেট করা হয়। সেট ভালভ বাড়ানোর জন্য, সমন্বয় স্ক্রুটিকে ঘড়ির কাঁটার দিকে ঘুরিয়ে দিন। কাট-আউট ভালভ অবশ্যই ≥ উদ্ভিদের সুরক্ষার নিশ্চয়তা দেওয়ার জন্য প্রয়োজনীয় ন্যূনতম প্রবাহ হতে হবে।
মাত্রা (মিমি)
প্যাডেল
| প্যাডেল ইনস্টল করুন | |
| পাইপ | না। |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"জেড | 1,2,3,4 |
| ৫" | 1,2,3 |
| 5"জেড | 1,2,3,4 |
| ৬" | 1,2,3 |
| 6"জেড | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"জেড | 1,2,3,4 |
