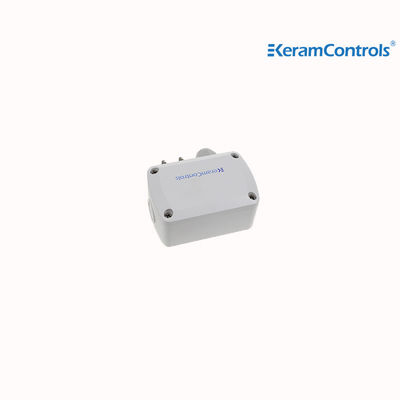

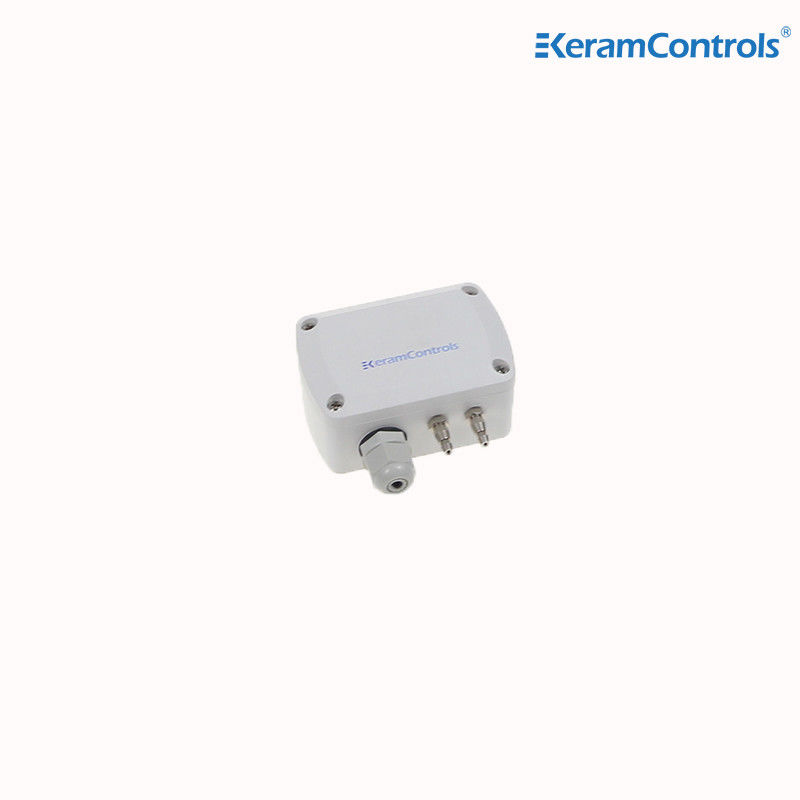

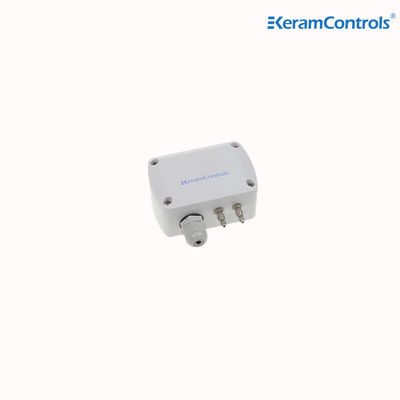

IP65 NEMA4 Dpt সেন্সর ডিফারেনশিয়াল প্রেসার সেন্সর কাস্টমাইজড
| আউটপুট সংকেত: | 4-20mA (3 তার) | স্টোরেজ তাপমাত্রা: | -40…+60℃ |
|---|---|---|---|
| শক্তি খরচ: | ~1.5W | নির্ভুলতা: | <±1% FS@-5 থেকে +65℃ |
| বিশেষভাবে তুলে ধরা |
IP65 ডিপিটি সেন্সর,NEMA4 ডিপিটি সেন্সর,কাস্টমাইজড ডিফারেনশিয়াল চাপ সেন্সর |
||
ডিটি সেন্সর ডিফারেনশিয়াল চাপ সেন্সর
বর্ণনা
The differential pressure transmitter utilizes the piezoresistive effect of the silicon conductor of the differential pressure sensor to realize the conversion of the differential pressure and the electrical signal.
কারণ সংবেদনশীল চিপ উপর Wheatstone সেতু দ্বারা সংকেত আউটপুট পার্থক্য চাপ সঙ্গে একটি ভাল রৈখিক সম্পর্ক আছে,পরিমাপ করা ডিফারেনশিয়াল চাপের সঠিক পরিমাপ করা যায়.
ডিফারেনশিয়াল চাপ ট্রান্সমিটার ব্যাপকভাবে শিল্প প্রক্রিয়া নিয়ন্ত্রণ, প্রবাহ পরিমাপ, চিকিৎসা যন্ত্রপাতি, বায়ুসংক্রান্ত পরিমাপ, জলবাহী, বায়ুসংক্রান্ত সরঞ্জাম এবং অন্যান্য ক্ষেত্রে ব্যবহৃত হয়।
ডিফারেনশিয়াল চাপ ট্রান্সমিটার প্রধানত ডিফারেনশিয়াল চাপ, তরল স্তর এবং প্রবাহ পরিমাপের জন্য ব্যবহৃত হয়।
পেট্রোলিয়াম এবং পেট্রোকেমিক্যাল শিল্পে, ডিফারেনশিয়াল চাপ, তরল স্তর এবং প্রবাহ খুব গুরুত্বপূর্ণ পরামিতি, তাই ডিফারেনশিয়াল চাপ ট্রান্সমিটার স্থানীয় প্রদর্শন, দূরবর্তী পর্যবেক্ষণ উপলব্ধি করতে পারেন,নিয়ন্ত্রণ, এলার্ম এবং অন্যান্য ফাংশন।
বৈশিষ্ট্য
- রেঞ্জ -২৫/+২৫Pa থেকে -১০০০/+১০০০Pa (মডেল অনুযায়ী)
- অটো শূন্য ম্যানুয়াল ক্যালিব্রেশন
- ভোল্টেজ, বর্তমান, ডিজিটাল সিগন্যাল আউটপুট
- স্ট্যান্ডার্ড নির্ভুলতা < ± 1% FS
- আইপি 65 হাউজ সুরক্ষা
- যখন ≤১০০Pa, সঠিকতা <±৩%FS±২Pa
প্রয়োগ
- এইচভিএসি সিস্টেম
- ফার্মাসিউটিক্যাল ক্লিন রুম
- ইলেকট্রনিক ক্লিন রুম
- মেডিকেল ক্লিন রুম
- বাণিজ্যিক ভবন
- গণপরিবহন কেন্দ্র
প্রযুক্তিগত তথ্য
| মডেল | KDP110 |
| পরিমাপ ইউনিট | বাবা, এমএমএইচ2O,inWG,mmHG,KPa,mbar |
| সঠিকতা | <±১% FS@-৫ থেকে +৬৫°C |
| প্রতিক্রিয়া সময় | 0.5s |
| পুনরাবৃত্তি স্থিতিশীলতা | ±0.01 % এফএস /বছর |
| রেজোলিউশন | 0.1 Pa; 0.1 mmH2O; 0.01mbar; 0.01mmHG |
| গণমাধ্যম | বায়ু এবং নিরপেক্ষ গ্যাস |
| অপারেটিং তাপমাত্রা | -২০...+৭০° সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা | -৪০...+৬০° সেলসিয়াস |
| বিদ্যুৎ খরচ | <১.৫ ওয়াট |
| চাপের উপরে সহ্য করা | x15 |
| পাওয়ার সাপ্লাই | 16~30VAC/DC (3wire) / 18~30VDC (2wire) |
| আউটপুট সংকেত | ৪-২০ এমএ ((২টি তার) |
| 4-20mA ((3wire) | |
| 0~5V/0~10VDC ((3wire) | |
| আরএস-৪৮৫ | |
| ব্যক্তিগতকৃত | |
| অটো জিরো | ম্যানুয়াল ক্যালিব্রেশন |
| আবাসনের উপাদান | PC&ABS,UL94V-0 |
| সুরক্ষা শ্রেণি | আইপি৬৫/এনইএমএ৪ |
| ক্যাবল গ্রন্থি | এম১৬*১।5 |
মাত্রা
পরিমাপ পরিসীমা সামঞ্জস্য
আউটপুট সেটিং ((৩ ওয়্যার মডেল)
ম্যানুয়াল শূন্য পয়েন্ট সংশোধন
অর্ডার গাইডই
KDP110-রেঞ্জ-আউটপুট
| মডেল | পরিসীমা | আউটপুট | ||
| KDP110 | -১০০-+১০০পিএ | (১) | ৪-২০ এমএ ((২ টি তার) | (E) |
| -১০০০-+১০০০পা | (২) | ৪-২০ এমএ ((৩টি তার) | (F) | |
| -২০০০-+২০০০পিএ | (৩) | 0-5/0-10V ((৩টি তার) | (জি) | |
| -১০০০০০-+১০০০০০পিএ | (৪) | আরএস-৪৮৫ | (H) | |
| ব্যক্তিগতকৃত | ||||
