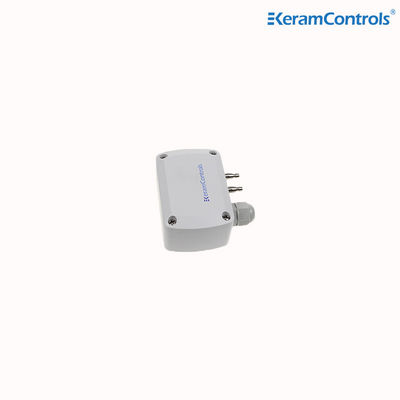

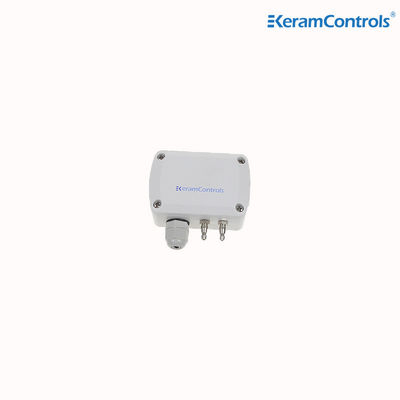

এইচভিএসি সিস্টেমের জন্য আইপি65 ডিফারেনশিয়াল এয়ার প্রেসার সেন্সর ডিফ প্রেসার সেন্সর
| আউটপুট সংকেত: | 4-20mA (2 তার) | স্টোরেজ তাপমাত্রা: | -40…+60℃ |
|---|---|---|---|
| শক্তি খরচ: | ~1.5W | নির্ভুলতা: | <±1% FS@-5 থেকে +65℃ |
| অপারেটিং তাপমাত্রা: | -20···+70°সে | ||
| বিশেষভাবে তুলে ধরা |
20mA ডিফারেনশিয়াল এয়ার প্রেসার সেন্সর,2 ডিফারায়ার চাপ সেন্সর,আইপি৬৫ ডিফারেনশিয়াল প্রেসার সেন্সর |
||
ডিফারেনশিয়াল বায়ু চাপ সেন্সর ডিফারেনশিয়াল চাপ সেন্সর
বর্ণনা
ডিফারেনশিয়াল চাপ ট্রান্সমিটারের কাজ করার নীতিটি স্ট্যান্ডার্ড থ্রোটলিং অংশগুলির দ্বারা নেওয়া ডিফারেনশিয়াল চাপকে স্থানান্তরিত করে (ডোজল, খোলার প্লেট,ভেন্টুরি টিউব) ডিফারেনশিয়াল চাপ ট্রান্সমিটারের উভয় পাশে চাপ পাইপ মাধ্যমে ট্রান্সমিটারের উভয় পাশে বিচ্ছিন্নতা diaphragm থেকে, এবং তারপর ডিফারেনশিয়াল চাপ সিগন্যালটি মিটার এলিমেন্টের কাছে সিলিং তরল (সিলিকন তেল, ফ্লোরো তেল) এর মাধ্যমে ডায়াফ্রামে পাঠায়,এবং তারপর পরিমাপ উপাদান সংশ্লিষ্ট বৈদ্যুতিক সংকেত মধ্যে ডিফারেনশিয়াল চাপ সংকেত রূপান্তর এবং কনভার্টার এটি প্রেরণ করবেঅবশেষে, এটি অপারেশনাল এম্প্লিফায়ার এবং অন্যান্য ইউনিট দ্বারা প্রক্রিয়াজাত হওয়ার পরে স্ট্যান্ডার্ড বৈদ্যুতিক সংকেতগুলিতে রূপান্তরিত হয় (1 ~ 5V, 4 ~ 20mA) ।
সাধারণত, ডিফারেনশিয়াল চাপ ট্রান্সমিটারের ইনস্টলেশন সাইটটি কন্ট্রোল রুম থেকে অনেক দূরে থাকে।4 ~ 20mA এর স্ট্যান্ডার্ড বর্তমান সংকেত সাধারণত ট্রান্সমিশন সংকেত হিসাবে ব্যবহৃত হয়, এবং কন্ট্রোল রুমে যোগাযোগ সংকেত 1 ~ 5V হয়ে যায়।
বৈশিষ্ট্য
- রেঞ্জ -২৫/+২৫Pa থেকে -১০০০/+১০০০Pa (মডেল অনুযায়ী)
- অটো শূন্য ম্যানুয়াল ক্যালিব্রেশন
- ভোল্টেজ, বর্তমান, ডিজিটাল সিগন্যাল আউটপুট
- স্ট্যান্ডার্ড নির্ভুলতা < ± 1% FS
- আইপি 65 হাউজ সুরক্ষা
- যখন ≤১০০Pa, সঠিকতা <±৩%FS±২Pa
প্রয়োগ
- এইচভিএসি সিস্টেম
- ফার্মাসিউটিক্যাল ক্লিন রুম
- ইলেকট্রনিক ক্লিন রুম
- মেডিকেল ক্লিন রুম
- বাণিজ্যিক ভবন
- গণপরিবহন কেন্দ্র
প্রযুক্তিগত তথ্য
| মডেল | KDP110 |
| পরিমাপ ইউনিট | বাবা, এমএমএইচ2O,inWG,mmHG,KPa,mbar |
| সঠিকতা | <±১% FS@-৫ থেকে +৬৫°C |
| প্রতিক্রিয়া সময় | 0.5s |
| পুনরাবৃত্তি স্থিতিশীলতা | ±0.01 % এফএস /বছর |
| রেজোলিউশন | 0.1 Pa; 0.1 mmH2O; 0.01mbar; 0.01mmHG |
| গণমাধ্যম | বায়ু এবং নিরপেক্ষ গ্যাস |
| অপারেটিং তাপমাত্রা | -২০...+৭০° সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা | -৪০...+৬০° সেলসিয়াস |
| বিদ্যুৎ খরচ | <১.৫ ওয়াট |
| চাপের উপরে সহ্য করা | x15 |
| পাওয়ার সাপ্লাই | 16~30VAC/DC (3wire) / 18~30VDC (2wire) |
| আউটপুট সংকেত | ৪-২০ এমএ ((২টি তার) |
| 4-20mA ((3wire) | |
| 0~5V/0~10VDC ((3wire) | |
| আরএস-৪৮৫ | |
| ব্যক্তিগতকৃত | |
| অটো জিরো | ম্যানুয়াল ক্যালিব্রেশন |
| আবাসনের উপাদান | PC&ABS,UL94V-0 |
| সুরক্ষা শ্রেণি | আইপি৬৫/এনইএমএ৪ |
| ক্যাবল গ্রন্থি | এম১৬*১।5 |
মাত্রা
পরিমাপ পরিসীমা সামঞ্জস্য
আউটপুট সেটিং ((৩ ওয়্যার মডেল)
ম্যানুয়াল শূন্য পয়েন্ট সংশোধন
অর্ডার গাইডই
KDP110-রেঞ্জ-আউটপুট
| মডেল | পরিসীমা | আউটপুট | ||
| KDP110 | -১০০-+১০০পিএ | (১) | ৪-২০ এমএ ((২ টি তার) | (E) |
| -১০০০-+১০০০পা | (২) | ৪-২০ এমএ ((৩টি তার) | (F) | |
| -২০০০-+২০০০পিএ | (৩) | 0-5/0-10V ((৩টি তার) | (জি) | |
| -১০০০০০-+১০০০০০পিএ | (৪) | আরএস-৪৮৫ | (H) | |
| ব্যক্তিগতকৃত | ||||
