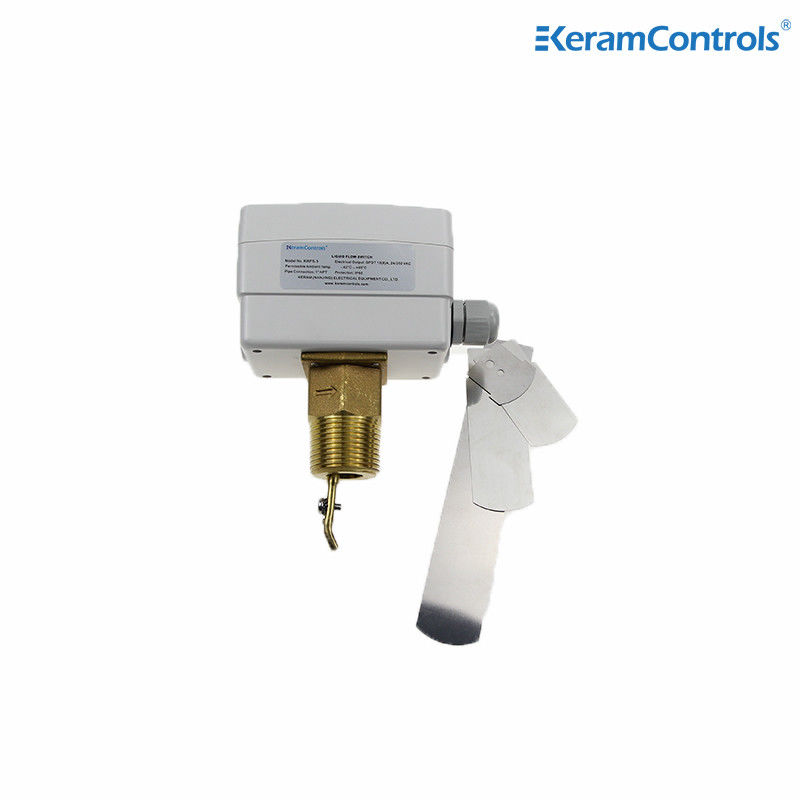

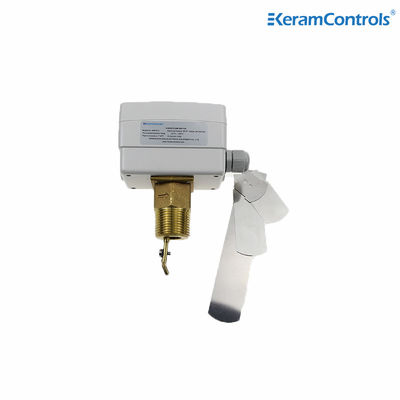

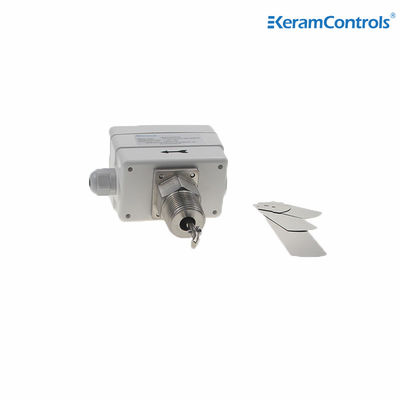

SPDT জল প্রবাহ নিয়ন্ত্রণ সুইচ জল পাম্প প্রবাহ সেন্সর
| অপারেশনের ধরন: | চালু/বন্ধ, একক-মঞ্চ, মাইক্রো সুইচ | আউটপুট: | SPDT 15(8A) 24/250VAC |
|---|---|---|---|
| প্রবাহ হার: | প্রবাহ হার টেবিল দেখুন | আবাসন সুরক্ষা: | IP65 |
| বিশেষভাবে তুলে ধরা |
এসপিডিটি ওয়াটার পাম্প ফ্লো সেন্সর,জল প্রবাহ নিয়ন্ত্রণ সুইচ 250VAC,জল প্রবাহ নিয়ন্ত্রণ সুইচ IP65 |
||
জল প্রবাহ নিয়ন্ত্রণ সুইচ জল পাম্প প্রবাহ সেন্সর
বর্ণনা
KWFS জল প্রবাহ সুইচ হল কম্পোজিট উপাদান হাউজিং থেকে তৈরি একটি প্রবাহ সুইচ, যার সুরক্ষা স্তর IP65, যা অপেক্ষাকৃত কঠোর অপারেটিং পরিবেশে দেখা দিতে পারে,অপারেশন সময় তার স্থিতিশীলতা নিশ্চিত এবং তার সেবা জীবন বৃদ্ধি, যার ফলে গ্রাহকের ব্যবহারের খরচ কমবে।
কাজের নীতিটি হ'ল লক্ষ্য প্রকারের (বাফেল টাইপ) প্রবাহ সুইচটি বায়ু, তেল এবং পানির একমুখী বা দ্বি-মুখী প্রবাহ সনাক্ত করতে ব্যবহৃত হয়। মিডিয়ামে কোনও ফাঁস হওয়া আবর্জনা থাকা উচিত নয়।যখন তরলটি পাইপের মধ্য দিয়ে প্রবাহিত হয়সামঞ্জস্যের বোল্টটি সামঞ্জস্য করে, একক মেরু ডাবল থ্রো মাইক্রোসুইচ সেট প্রবাহের হারে কাজ করে এবং একটি সুইচিং সংকেত আউটপুট করে; দ্বি-পরিচালিত সনাক্তকরণের সময়,বাফেল অফসেট চৌম্বকীয় মডিউলকে উপরে ধাক্কা দেয়, স্যুইচ মডিউল কাজ চালানো. বায়ু এবং জল unidirectional প্রবাহ সনাক্ত করতে ব্যবহৃত হয়, এবং সেখানে পানি মধ্যে entangled ধ্বংসাবশেষ হওয়া উচিত নয়।যখন তরল নির্দেশিত দিকের পাইপ মাধ্যমে প্রবাহিতসামঞ্জস্যের বোল্টটি সামঞ্জস্য করে, একক মেরু ডাবল থ্রো মাইক্রোসুইচ সেট প্রবাহের হারে কাজ করে এবং একটি স্যুইচিং সংকেত আউটপুট করে।বড় সেট প্রবাহ পরিসীমা এবং সুবিধাজনক সমন্বয় ব্যাপকভাবে পানি পরিমাপ জন্য ব্যবহৃত হয়, গ্যাস, তেল এবং অন্যান্য মিডিয়া।
প্রয়োগ
গরম, শীতল এবং এয়ার কন্ডিশনার সরঞ্জামগুলির বয়লার, পাম্প ইত্যাদির তরল প্রবাহ নিয়ন্ত্রণ এবং পর্যবেক্ষণ করুন।
বৈশিষ্ট্য
● জল এবং সাধারণ মিডিয়া প্রবাহ নিয়ন্ত্রণ
● পুনর্নবীকৃত এসপিডিটি মাইক্রো সুইচ নির্ভরযোগ্য সুইচ ফাংশন নিশ্চিত করে
●15 ((8A) 250VAC সুইচ রেট
● আইপি ৬৫, ক্লাস আই আবরণ
● সেট পয়েন্ট সামঞ্জস্যযোগ্য
● স্টেইনলেস স্টিলের প্যাডল
● ব্রোঞ্জের উপাদান
● সর্বোচ্চ তরল তাপমাত্রা ১২০°সি
● সর্বোচ্চ কাজের চাপ 20Ba
বিশেষ উল্লেখ
| অপারেশনের ধরন | অন/অফ, সিঙ্গল স্টেজ, মাইক্রো সুইচ |
| আউটপুট | SPDT 15 ((8A) 24/250VAC |
| প্রবাহের হার | প্রবাহের হার টেবিল দেখুন |
| প্রবাহের হার সেটিংয়ের সমন্বয় | অভ্যন্তরীণ স্ক্রু |
| সেন্সিং এলিমেন্ট | প্যাডল |
| তরল অ্যাপ্লিকেশন | গরম, ঠান্ডা, ভাল, পুল এবং সমুদ্রের জল,সোলাইন বা ইথিলিন গ্লাইকোল |
| তরলের সংস্পর্শে থাকা অংশের উপাদান | ব্রাস |
| প্যাডল উপাদান | স্টেইনলেস স্টীল |
| তরল তাপমাত্রা | -২০°সি~১২০°সি |
| অনুমোদিত পরিবেষ্টিত তাপমাত্রা | -৪০°সি-৮৫°সি |
| অনুমোদিত পরিবেষ্টিত আর্দ্রতা | ১০-৯০% RH, অ-কন্ডেনসিং |
| ক্যাবল এন্ট্রি | এম১৮ ফিটিং |
| আবাসন | অগ্নি প্রতিরোধ ক্ষমতা ABS বা PC |
| সুরক্ষা | আইপি ৬৫ |
| রঙ | সাদা |
| ওজন | 1.০ কেজি |
মডেলের ধরন
| মডেল | সংযোগ |
| KWFS-১ | 1/2" -14 এনপিটি |
| KWFS-২ | 3/4" -14 এনপিটি |
| KWFS-3 | ১.১১.৫ এনপিটি |
তরল প্রবাহের হার টেবিল
| লাইন পাইপের আকার (ইন) | 1 | ১-১৪ | ১.১৫ | 2 | ২-১৪। | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| মিনি.ফ্লো |
প্রবাহ বৃদ্ধি |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64..7 |
35.2 |
125 |
57.01 |
190.0 |
74.0 |
374.7 |
204.7 |
|
প্রবাহ হ্রাস |
2.5 |
3.7 |
5.0 |
19.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| সর্বাধিক প্রবাহ |
প্রবাহ বৃদ্ধি |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
প্রবাহ হ্রাস |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
নোটঃ
'জেড' উপসর্গযুক্ত প্রবাহের জন্য, 6 ইঞ্চি প্যাডল ইনস্টল করা আবশ্যক।
2উপরের টেবিলের প্রবাহের একক হল GPM (m / h)
বৈদ্যুতিক তারের
ইনস্টলেশন
প্রবাহ সুইচটি কোমর বা গ্লোটলিং থেকে দূরে, প্রবাহের দিকের উপর তীর দিয়ে প্রতিটি অবস্থানে ইনস্টল করা যেতে পারে। যদি পাইপ উল্লম্ব হয়, তবে পেডল ওজন ভারসাম্য বজায় রাখতে পরিসীমাটি পুনরায় ক্যালিব্রেট করুন।যদি ডিভাইসটি নিচে মাউন্ট করা হয়, স্লাগের যত্ন নিন এবং এটি একটি সোজা পাইপে প্রয়োগ করুন যা ফিল্টার,ভালভ ইত্যাদি থেকে দূরে থাকে,যার দৈর্ঘ্য ইউনিটের উপরে এবং নীচে পাইপের ব্যাসের কমপক্ষে 5 গুণ।
নোটঃ
প্রবাহ সুইচটি তার ন্যূনতম সংবেদনশীলতায় কারখানায় ক্যালিব্রেট করা হয়েছে। সেট ভালভ বাড়ানোর জন্য,নিয়ন্ত্রণ স্ক্রু ঘড়িঘড়ি নির্দেশ করে ঘুরিয়ে দিন।কাটিয়া দেওয়া ভালভটি অবশ্যই যন্ত্রের সুরক্ষা নিশ্চিত করার জন্য প্রয়োজনীয় সর্বনিম্ন প্রবাহের সমান হতে হবে।.
মাত্রা (মিমি)
প্যাডল
| প্যাডল ইনস্টল করুন | |
| পাইপ | না. |
| ১" | 1 |
| ১১/৪" | 1 |
| ১১/২" | 1 |
| ২" | 1,2 |
| ২১/২" | 1,2 |
| ৩" | 1,2,3 |
| ৪" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| ৫" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| ৬" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| ৮" | 1,2,3 |
| 8"Z | 1,2,3,4 |
KWFS চৌম্বকীয় জল প্রবাহ সুইচ HVAC
ব্রাস উপাদান ইনলাইন জল প্রবাহ সুইচ
